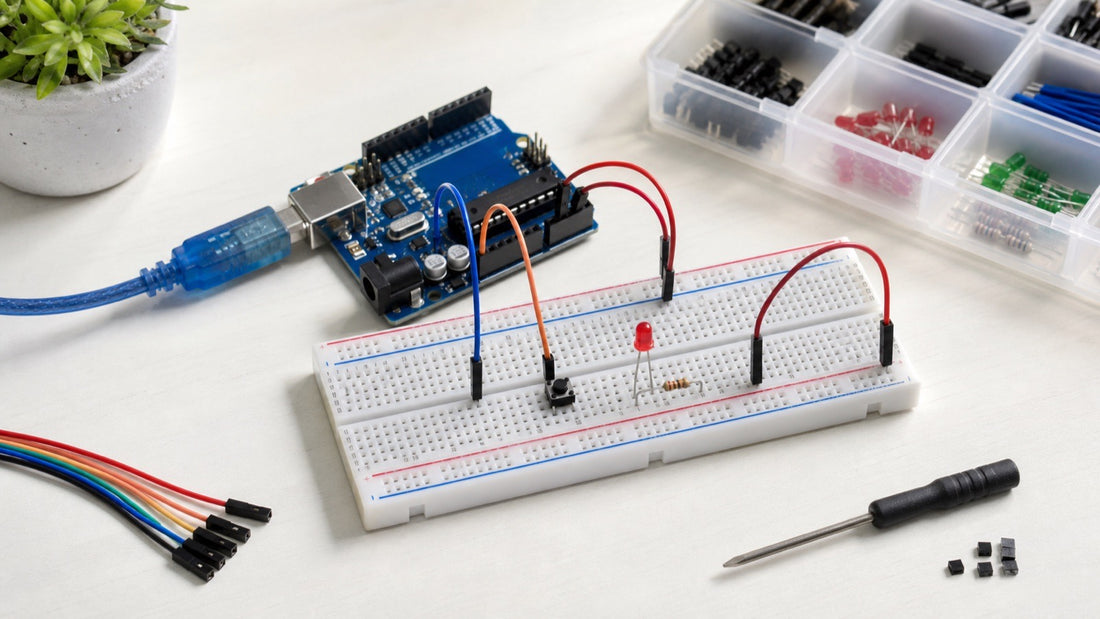

Primeiro circuito na protoboard com Arduino, jumper, LED, resistor e botao para iniciantes em eletronica maker

Como montar seu primeiro circuito na protoboard

Montar o primeiro circuito na protoboard é a forma mais simples de aprender eletrônica com Arduino sem soldar nada. Com Arduino, protoboard, jumpers, LED e resistor, você já consegue testar uma saída digital e entender alimentação, GND e conexões básicas.

A protoboard é uma placa de ensaio. Ela permite encaixar componentes e fios em furos conectados internamente, criando circuitos temporários para estudo, testes e prototipagem. Para iniciantes, ela é quase obrigatória: dá para errar, corrigir e aprender sem danificar uma placa final.

Como montar um circuito na protoboard com Arduino

Para começar com segurança, use uma placa como o Arduino Uno R3 SMD, uma Protoboard MB-102, jumpers, um LED e um resistor. Esse primeiro circuito ensina a lógica mais importante: a corrente sai de um pino do Arduino, passa pelo resistor e LED, e retorna ao GND.

  • Objetivo: acender ou piscar um LED controlado pelo Arduino.
  • Conceito central: todo circuito precisa de caminho de ida e volta para a corrente.
  • Peça de proteção: o resistor limita a corrente do LED.
  • Erro comum: inverter o LED ou esquecer o GND.

Como a protoboard funciona

A protoboard parece uma placa cheia de furos independentes, mas internamente ela possui trilhas metálicas que conectam grupos de furos. Entender isso evita a maioria dos erros de montagem.

Parte da protoboard Como funciona Uso no circuito
Linhas centrais Grupos de furos conectados em colunas ou blocos Encaixar componentes como LED, resistor e botão
Canal central Separação física entre os dois lados da placa Permite encaixar CIs e separar conexões
Trilho vermelho Normalmente usado para tensão positiva Distribuir 5V ou 3,3V
Trilho azul Normalmente usado para GND Criar referência comum do circuito

Peças necessárias para o primeiro circuito

Antes de começar, separe tudo na bancada. Isso reduz fios soltos, ligações improvisadas e confusão entre tensão, sinal e GND.

Componente Quantidade Função
Arduino Uno 1 Controlar o circuito pelo código
Protoboard 1 Montar sem solda
Jumpers Alguns Conectar Arduino, trilhos e componentes
LED 1 Mostrar a saída do circuito
Resistor 1 Limitar corrente no LED
Cabo USB 1 Alimentar e programar a placa

Para conexões básicas entre Arduino e protoboard, cabos como o Jumper Macho-Macho são os mais usados. Eles encaixam diretamente nos pinos da placa e nos furos da protoboard.

Passo a passo do circuito com LED

  1. Conecte o GND: leve um jumper do GND do Arduino para o trilho azul da protoboard.
  2. Escolha um pino digital: use, por exemplo, o pino 8 ou 13 para controlar o LED.
  3. Coloque o resistor: conecte o resistor entre o pino digital e uma linha da protoboard.
  4. Encaixe o LED: o terminal maior do LED vai para o lado positivo do circuito; o menor vai para o GND.
  5. Feche o caminho: conecte o lado negativo do LED ao trilho de GND.
  6. Envie o código: programe o Arduino para ligar e desligar o pino digital.

O circuito só funciona quando existe caminho completo: pino do Arduino, resistor, LED e GND. Se o LED não acender, revise a polaridade e confira se o resistor e o LED estão realmente na mesma linha conectada da protoboard.

Por que usar resistor com LED

O resistor protege o LED e a saída do Arduino. Sem ele, a corrente pode ficar alta demais. Em projetos didáticos, valores comuns como 220 ohms, 330 ohms ou 1 k ohm costumam ser usados para limitar a corrente em LEDs de 5 mm.

  • Sem resistor: maior risco de danificar LED ou pino da placa.
  • Resistor baixo demais: LED pode ficar muito forte e aquecer.
  • Resistor alto demais: LED pode acender fraco, mas o circuito fica mais protegido.

Como adicionar um botão ao circuito

Depois do LED, o próximo passo é adicionar um botão. Ele ensina entrada digital: o Arduino deixa de apenas acender algo e passa a reagir a uma ação do usuário.

Ligação Função Cuidado
Botão na protoboard Fechar ou abrir o contato Posicionar atravessando o canal central quando necessário
Pino digital Ler o estado do botão Configurar corretamente no código
Pull-up ou pull-down Evitar leitura flutuante Usar resistor externo ou pull-up interno do Arduino

Erros comuns na protoboard

  • Colocar componentes em linhas erradas: furos próximos nem sempre estão conectados do jeito que parece.
  • Esquecer GND comum: sem referência elétrica, o circuito fica instável ou não funciona.
  • Inverter LED: o terminal maior e o menor têm polaridade diferente.
  • Usar trilho interrompido: algumas protoboards têm trilhos laterais divididos no meio.
  • Fio frouxo: jumper mal encaixado cria defeitos intermitentes difíceis de achar.
  • Mudar ligação com energia ligada: isso aumenta risco de curto.

Checklist antes de ligar

  • O GND do Arduino está ligado ao trilho azul?
  • O LED está com polaridade correta?
  • O resistor está em série com o LED?
  • O jumper do pino digital está na mesma linha do resistor ou LED?
  • Não há fio conectando 5V diretamente ao GND?
  • O código usa o mesmo pino conectado no circuito?

O que fazer depois do primeiro circuito

Depois que o LED funcionar, evolua em pequenas etapas. Adicione botão, sensor de luz, sensor de temperatura ou buzzer. O importante é mudar uma coisa por vez para saber exatamente o que causou cada comportamento.

  • Botão com LED: aprende entrada digital.
  • LDR com LED: aprende leitura analógica.
  • Buzzer: transforma uma condição em alerta sonoro.
  • DHT11: introduz sensores digitais e bibliotecas.
  • Relé: abre caminho para automação, com cuidados elétricos extras.

Se você quer avançar com sensores, o Kit 7 Sensores para Arduino e ESP32 é um bom próximo passo. Para quem prefere começar com tudo em uma caixa, o Kit Iniciante Arduino Uno já reúne placa, protoboard, jumpers e componentes para praticar.

Perguntas Frequentes (FAQ)

Como saber quais furos da protoboard estão conectados?
Nas áreas centrais, os furos costumam ser conectados em pequenos grupos. Nos trilhos laterais, as linhas vermelha e azul geralmente distribuem tensão e GND.
Preciso soldar para montar circuito na protoboard?
Não. A protoboard foi feita para testes sem solda, usando componentes encaixados e fios jumper.
Por que meu LED não acende na protoboard?
As causas mais comuns são LED invertido, resistor em linha errada, falta de GND, jumper frouxo ou código usando pino diferente da montagem.
Posso alimentar a protoboard direto pelo Arduino?
Para circuitos pequenos com LEDs e sensores simples, sim. Para motores, relés e cargas maiores, use fonte adequada e cuidados de proteção.
