Como usar jumper, resistor, LED e protoboard juntos

Jumper, resistor, LED e protoboard trabalham juntos para montar circuitos simples com Arduino sem solda. O jumper faz a conexão, o resistor limita a corrente, o LED mostra a saída e a protoboard organiza o circuito para testes rápidos.

Esse conjunto é a base de quase todo aprendizado maker. Antes de sensores, displays e automação, vale dominar como a corrente sai de um pino do Arduino, passa pelo resistor e pelo LED, e retorna ao GND. Quando isso fica claro, a protoboard deixa de parecer um monte de furos e vira uma ferramenta muito poderosa.

Como usar jumper, resistor, LED e protoboard juntos

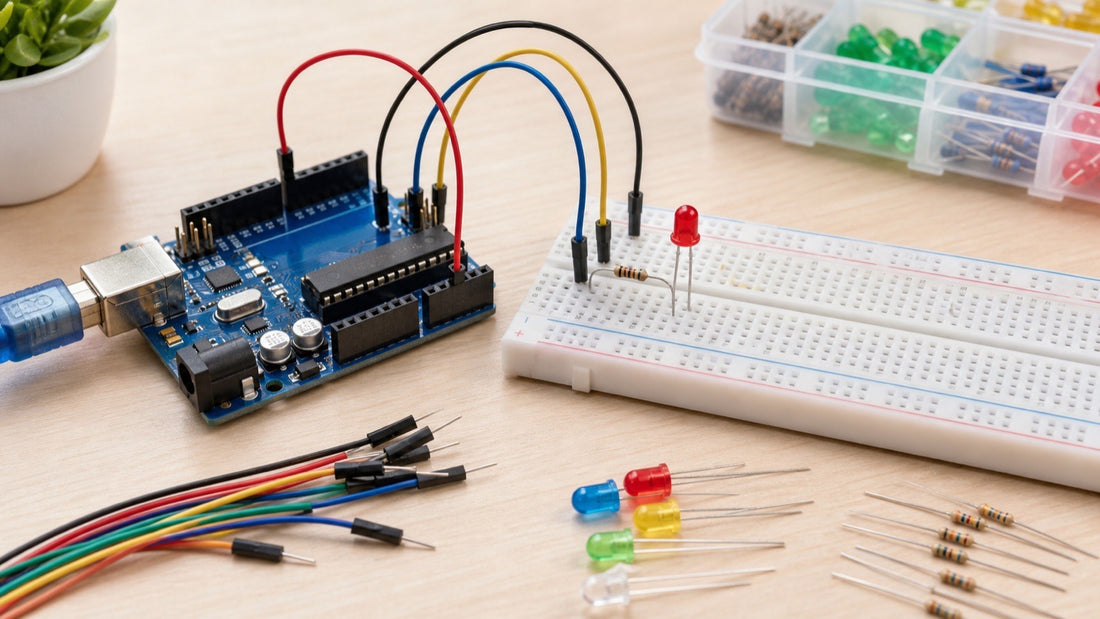

Para montar o circuito, use uma placa como o Arduino Uno R3 SMD, uma Protoboard MB-102, jumpers, um LED e um resistor. O Arduino controla o pino digital; o jumper leva esse sinal até a protoboard; o resistor protege o LED; e outro jumper fecha o caminho até o GND.

• Jumper: cria a ligação elétrica entre Arduino e protoboard.
• Resistor: limita a corrente para proteger o LED e a saída da placa.
• LED: acende quando recebe corrente no sentido correto.
• Protoboard: permite montar e alterar o circuito sem solda.
• Arduino: envia o sinal de liga/desliga pelo pino digital.

Função de cada componente no circuito

Componente	Função	Erro comum
Jumper	Conectar pontos do circuito	Usar fio solto ou na linha errada
Resistor	Reduzir e controlar a corrente	Ligar LED sem resistor
LED	Indicar visualmente uma saída elétrica	Inverter a polaridade
Protoboard	Organizar conexões sem solda	Confundir furos próximos com furos conectados
Arduino	Controlar o circuito por código	Usar no código um pino diferente do pino ligado

Como ligar LED na protoboard com Arduino

O circuito mais simples usa um pino digital do Arduino, um resistor e um LED. A ligação pode ser feita em série, ou seja, a corrente passa por um componente depois do outro antes de voltar ao GND.

1. Escolha o pino digital: use o pino 8 ou 13 no Arduino.
2. Leve o sinal para a protoboard: conecte um jumper do pino escolhido até uma linha livre.
3. Coloque o resistor: conecte o resistor entre essa linha e outra linha da protoboard.
4. Encaixe o LED: ligue o terminal maior no lado positivo do circuito e o terminal menor no lado do GND.
5. Feche o circuito: use outro jumper para ligar o lado negativo do LED ao GND do Arduino.
6. Envie o código: configure o pino como saída e alterne entre ligado e desligado.

Se o LED não acender, revise três pontos antes de mexer no código: polaridade do LED, posição do resistor e conexão com o GND. Esses são os problemas mais comuns em circuitos de iniciante.

Qual resistor usar com LED no Arduino

O resistor evita corrente excessiva. Em projetos didáticos com LED comum de 5 mm no Arduino, valores como 220 ohms, 330 ohms e 1 k ohm são frequentes. O LED pode ficar mais ou menos brilhante conforme o valor, mas o importante é não ligar direto sem resistor.

Valor do resistor	Resultado esperado	Uso comum
220 ohms	LED mais brilhante	Testes rápidos com atenção à corrente
330 ohms	Boa proteção e brilho adequado	Projetos didáticos com Arduino
1 k ohm	LED mais fraco	Testes conservadores e indicadores simples

Para praticar com vários valores, um conjunto como o Kit de Resistores Básicos para Arduino ajuda bastante. Com ele, dá para comparar brilho, corrente e comportamento do LED sem depender de uma única peça.

Como escolher e usar jumpers

Os jumpers precisam combinar com os conectores usados no projeto. Para Arduino e protoboard, o mais comum é usar cabos macho-macho, porque as duas pontas encaixam nos furos e pinos fêmea da montagem.

Tipo de jumper	Quando usar	Exemplo
Macho-macho	Arduino para protoboard	Pino digital até linha do circuito
Macho-fêmea	Arduino para módulo com pinos macho	Sensor ou módulo externo
Fêmea-fêmea	Ligação entre módulos com pinos macho	Conexões temporárias fora da protoboard

Para a primeira montagem, o Jumper Macho-Macho costuma ser o item mais usado. Use cores diferentes para organizar: vermelho para positivo, preto ou azul para GND e outras cores para sinais.

Como entender as conexões da protoboard

A protoboard conecta internamente grupos de furos. Nas linhas centrais, os furos de uma mesma coluna ou bloco costumam estar conectados. Nos trilhos laterais, as linhas vermelha e azul geralmente são usadas para alimentação positiva e GND.

• Trilho vermelho: normalmente recebe 5V ou 3,3V.
• Trilho azul: normalmente recebe GND.
• Área central: recebe componentes como LED, resistor e botão.
• Canal do meio: separa os dois lados da protoboard.

Nem toda protoboard tem trilhos contínuos de ponta a ponta. Se um circuito parece certo mas não funciona, teste se o trilho está dividido no meio e precisa de um jumper extra.

LED tem lado certo?

Sim. O LED é polarizado. O terminal maior geralmente é o anodo, lado positivo. O terminal menor geralmente é o catodo, lado negativo. Em muitos LEDs, o lado do catodo também aparece com uma parte achatada na borda do encapsulamento.

• Anodo: terminal positivo, normalmente mais longo.
• Catodo: terminal negativo, normalmente mais curto.
• Se inverter: o LED não acende, mas em circuito simples geralmente basta corrigir a posição.

Para praticar indicadores visuais em projetos, LEDs e resistores básicos são pequenos, baratos e muito úteis. Eles ajudam a enxergar o comportamento do código sem depender de tela ou computador.

Montagem recomendada para iniciantes

Etapa	Ligação	O que verificar
1	GND do Arduino ao trilho azul	Referência comum do circuito
2	Pino digital ao resistor	Mesmo pino usado no código
3	Resistor ao anodo do LED	Resistor em série, não em paralelo solto
4	Catodo do LED ao GND	Polaridade correta
5	USB no computador	Placa alimentada e porta selecionada

Erros comuns ao usar jumper, resistor, LED e protoboard

• LED sem resistor: aumenta o risco de queimar o LED ou danificar a saída.
• LED invertido: o circuito fica montado, mas o LED não acende.
• Jumper no furo errado: uma linha deslocada já impede a conexão.
• GND esquecido: sem retorno, a corrente não fecha o circuito.
• Trilho dividido: algumas protoboards exigem ponte entre as metades do trilho.
• Código no pino errado: o programa aciona um pino, mas o fio está em outro.

Como evoluir depois do LED

Depois que você domina jumper, resistor, LED e protoboard, fica muito mais fácil avançar para sensores e módulos. O próximo passo natural é adicionar um botão para entrada digital, depois um sensor analógico como LDR e, em seguida, sensores digitais com bibliotecas.

• Botão: ensina entrada digital e pull-up.
• LDR: mostra leitura analógica e variação por luz.
• DHT11: introduz bibliotecas e sensores digitais.
• Relé: aplica o conceito de saída para automação, com cuidados elétricos.

Se você quer comprar a base completa de uma vez, o Kit Iniciante Arduino Uno reúne placa, protoboard, jumpers, resistores, LEDs e sensores para praticar sem ficar montando a lista peça por peça.

Perguntas Frequentes (FAQ)

Preciso usar resistor para ligar LED no Arduino?

Sim. O resistor limita a corrente e protege o LED e o pino do Arduino. Ligar LED direto na saída da placa não é recomendado.

Qual jumper usar entre Arduino e protoboard?

Para a maioria dos testes com Arduino e protoboard, o jumper macho-macho é o mais prático porque encaixa nos pinos da placa e nos furos da protoboard.

Por que meu LED não acende na protoboard?

As causas mais comuns são LED invertido, jumper em linha errada, falta de GND, resistor mal posicionado ou código usando um pino diferente.

Posso montar circuito na protoboard sem soldar?

Sim. A protoboard foi feita para prototipagem sem solda, ideal para aprender, testar e corrigir circuitos antes de uma montagem definitiva.
