Como usar sensor de presença PIR HC-SR501 com Arduino

Para usar o sensor de presença PIR HC-SR501 com Arduino, ligue VCC em 5V, GND no GND e OUT em um pino digital de entrada. Quando o sensor detecta movimento, a saída muda de estado e o Arduino pode acender um LED, tocar um buzzer, acionar um relé ou registrar um evento.

O PIR HC-SR501 é um dos módulos mais úteis para quem está aprendendo automação com Arduino. Ele aparece em projetos de luz automática, alarme simples, contador de passagem, maquetes de casa inteligente e protótipos de segurança maker.

O que é o sensor PIR HC-SR501?

O Sensor de Presença PIR HC-SR501 é um módulo que detecta variações de radiação infravermelha no ambiente. Na prática, ele percebe movimento de pessoas, animais ou objetos quentes passando pelo campo de detecção.

• Função principal: detectar movimento ou presença em uma área.
• Tipo de saída: digital, normalmente HIGH quando detecta movimento.
• Uso comum: iluminação automática, alarme, automação residencial e IoT.
• Controle físico: potenciômetros para ajustar sensibilidade e tempo de disparo.

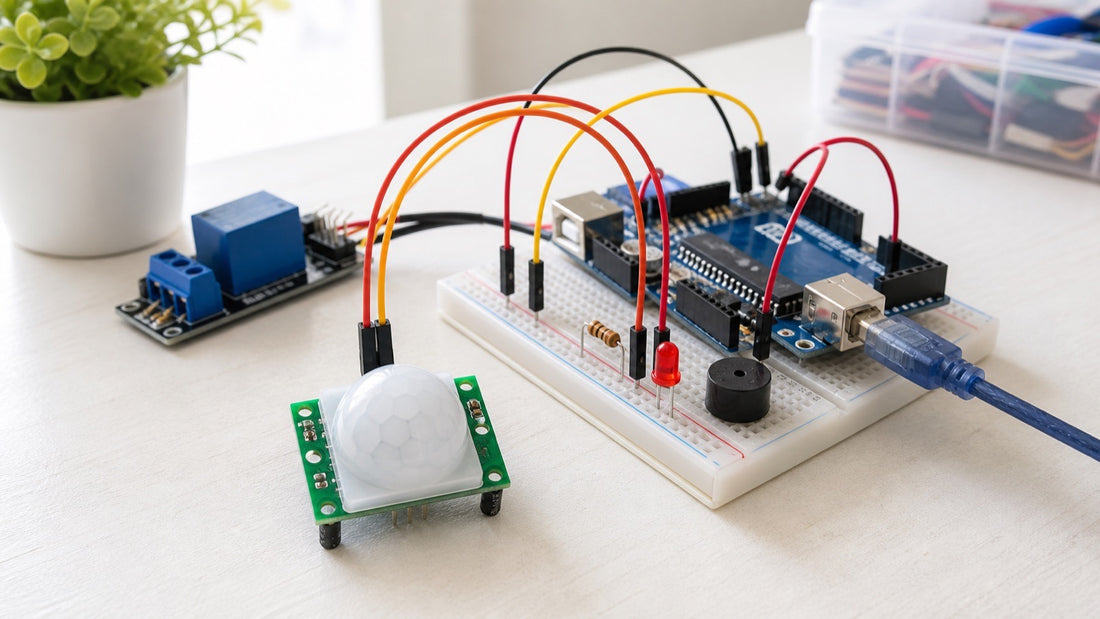

Como ligar o PIR HC-SR501 no Arduino

A ligação é mais simples do que a de sensores de distância, porque o PIR entrega um sinal digital pronto. Para montar em bancada, use uma placa como o Arduino Uno R3 SMD, uma protoboard e jumpers macho-macho.

Pino do PIR HC-SR501	Ligar no Arduino	Função
VCC	5V	Alimentação do sensor
GND	GND	Referência elétrica comum
OUT	Pino digital 2	Sinal de detecção de movimento

Antes de concluir que o sensor não funcionou, aguarde o tempo de estabilização inicial. Muitos módulos PIR precisam de alguns segundos após energizar para calibrar o ambiente.

Código Arduino para sensor de presença PIR

O exemplo abaixo lê a saída do PIR no pino 2 e acende um LED no pino 13 quando há movimento. Ele também mostra a mensagem no Monitor Serial.

const int pinoPIR = 2;
const int pinoLED = 13;

void setup() {
  pinMode(pinoPIR, INPUT);
  pinMode(pinoLED, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int movimento = digitalRead(pinoPIR);

  if (movimento == HIGH) {
    digitalWrite(pinoLED, HIGH);
    Serial.println("Movimento detectado");
  } else {
    digitalWrite(pinoLED, LOW);
    Serial.println("Sem movimento");
  }

  delay(300);
}

Como ajustar sensibilidade e tempo no HC-SR501

O HC-SR501 normalmente possui dois potenciômetros. Um ajusta a sensibilidade, ou seja, a área/faixa de detecção. O outro ajusta o tempo em que a saída permanece acionada após detectar movimento.

Ajuste	O que muda	Quando mexer
Sensibilidade	Alcance e facilidade de disparo	Quando detecta pouco ou dispara demais
Tempo	Duração do sinal HIGH após movimento	Quando LED, buzzer ou relé ficam ligados por tempo inadequado
Jumper de modo	Comportamento de repetição do disparo	Quando o módulo permite modo repetível ou não repetível

Faça ajustes pequenos e teste caminhando em frente ao sensor. Em automação, o melhor ajuste não é necessariamente o máximo; é o ponto em que o sensor detecta bem sem gerar disparos indesejados.

Projetos com sensor PIR e Arduino

Depois que o Arduino detecta movimento, você pode ligar a leitura do PIR a vários atuadores e módulos. O sensor combina muito bem com LED, buzzer, relé, display, ESP32 e módulos de comunicação.

• Luz automática: acende LED, fita ou luminária quando há movimento.
• Alarme maker: toca buzzer quando alguém passa na frente do sensor.
• Automação residencial: usa movimento para acionar um módulo relé com segurança no projeto.
• IoT com ESP32: envia alerta por Wi-Fi quando a presença é detectada.
• Contador de passagem: registra eventos em uma entrada, corredor ou maquete.

PIR com Arduino ou ESP32?

Com Arduino, o PIR é ótimo para aprender entrada digital e automação local. Com ESP32, ele fica ainda mais interessante para IoT, porque a detecção pode virar notificação, dashboard, registro em nuvem ou integração com sistemas de casa inteligente.

Placa	Melhor uso com PIR	Cuidado principal
Arduino Uno	Aprender presença, LED, buzzer e relé	Montagem correta em 5V e GND comum
Arduino Nano	Projetos compactos de alarme e luz automática	Organizar alimentação e cabos
ESP32	Presença conectada por Wi-Fi	Conferir nível lógico e alimentação do módulo

Erros comuns com sensor PIR HC-SR501

• Testar logo após ligar: o sensor pode precisar estabilizar antes da primeira leitura confiável.
• Apontar para janela ou fonte de calor: sol, vento quente e mudanças térmicas podem causar disparos falsos.
• Confundir presença com distância: PIR detecta movimento, mas não mede centímetros como o HC-SR04.
• Ajustar sensibilidade no máximo: isso pode aumentar disparos indesejados.
• Acionar carga diretamente: motores, lâmpadas e cargas maiores precisam de módulo apropriado, como relé ou transistor.

Como escolher peças para o projeto

Para um primeiro teste, o básico resolve: PIR HC-SR501, Arduino, protoboard, jumpers, LED e resistor. Para evoluir, adicione buzzer, relé, fonte adequada e, se quiser internet, uma placa ESP32.

Objetivo	Peças úteis	Categoria
Teste inicial	PIR, Arduino, LED, resistor e jumpers	Sensores e prototipagem
Alarme sonoro	PIR, buzzer e Arduino	Sensores e componentes
Luz automática	PIR, relé, fonte e cuidado com carga	Automação
Projeto conectado	PIR, ESP32 e Wi-Fi	IoT

Para estudar vários sensores em sequência, o Kit 7 Sensores para Arduino e ESP32 ajuda a comparar presença, distância, temperatura, luz e gás na mesma bancada.

Perguntas Frequentes (FAQ)

Como ligar o sensor PIR HC-SR501 no Arduino?

Ligue VCC no 5V, GND no GND e OUT em um pino digital, como o pino 2. Depois leia esse pino com digitalRead no código.

O PIR HC-SR501 mede distância?

Não. O PIR detecta movimento por variação de infravermelho. Para medir distância em centímetros, use um sensor como o HC-SR04.

Por que o sensor PIR dispara sozinho?

Disparos falsos podem ocorrer por calor, sol, vento, janela, ajuste alto de sensibilidade ou falta de estabilização após ligar o módulo.

Posso usar sensor PIR HC-SR501 com ESP32?

Sim. O PIR pode ser usado com ESP32, mas é importante conferir alimentação, GND comum e nível lógico do sinal de saída do módulo.
