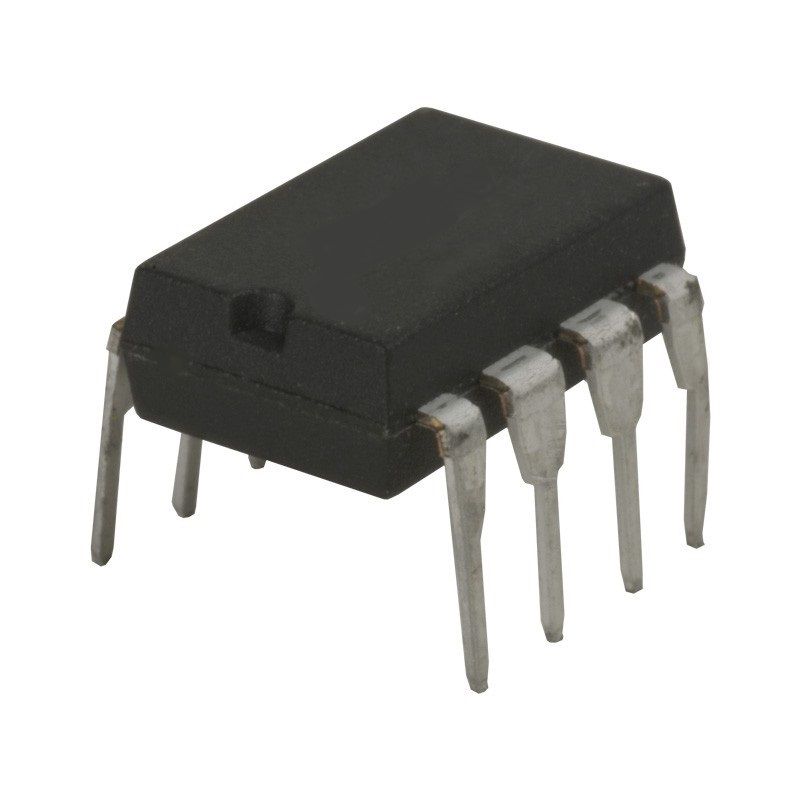

Circuito Integrado AD711KNZ DIP-8 PTH
Circuito Integrado AD711KNZ DIP-8 PTH
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado AD711KNZ DIP-8 PTH é um circuito integrado amplificador para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado AD711KNZ DIP-8 PTH
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Part Number | AD711KNZ |
| Marking Code | AD711KN |
| Fabricante | Analog Devices |
| Categoria de produto | Amplificadores de precisão |
| Série | AD711 |
| Número de canais | 1 Channel |
| Produto da largura de banda de ganho (GBP) | 4 MHz |
| SR - Slew Rate | 20 V/us |
| CMRR - Razão de rejeição do modo comum | 88 dB |
| Corrente de saída por canal | 25 mA |
| Ib - Corrente de polarização de entrada | 50 pA |
| Vos - Tensão de deslocamento de entrada | 200 uV |
| en - Densidade de ruído de tensão de entrada | 45 nV/sqrt Hz |
| Tensão de alimentação - Máx | 18 V, +/- 18 V |
| Tensão de alimentação - Mín | 4.5 V, +/- 4.5 V |
| Corrente de Alimentação Operativa | 2.5 mA |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
