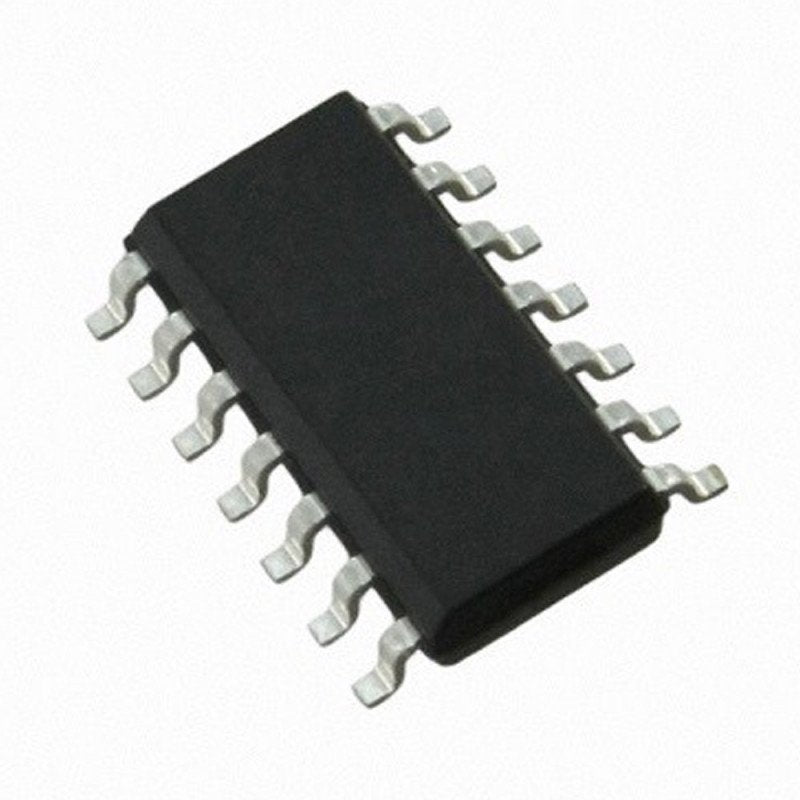

Circuito Integrado Amplificador MCP6034-E/SL SOIC-14 SMD
Circuito Integrado Amplificador MCP6034-E/SL SOIC-14 SMD
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado Amplificador MCP6034-E/SL SOIC-14 SMD é um circuito integrado amplificador para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado Amplificador MCP6034-E/SL SOIC-14 SMD
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Partnumber | MCP6034-E/SL |
| Marking code | MCP6034-E/SL |
| Fabricante | Microchip |
| Categoria de produto | Amplificadores de precisão |
| RoHS | Detalhes |
| Série | MCP6034 |
| Número de canais | 4 Channel |
| Produto da largura de banda de ganho (GBP) | 10 kHz |
| SR - Slew Rate | 4 mV/us |
| CMRR - Razão de rejeição do modo comum | 70 dB |
| Corrente de saída por canal | 23 mA |
| Ib - Corrente de polarização de entrada | 100 pA |
| Vos - Tensão de deslocamento de entrada | 150 uV en - Densidade de ruído de |
| tensão de entrada | 165 nV/sqrt Hz |
| Tensão de alimentação - Máx | 5.5 V |
| Tensão de alimentação - Mín | 1.8 V |
| Corrente de Alimentação Operativa | 900 nA |
| Temperatura operacional mínima | - 40 C |
| Temperatura operacional máxima | + 125 C Desligamento: No Shutdown |
| Estilo de montagem | SMD/SMT |
| Caixa / Gabinete | SOIC-14 Qualificação: AEC-Q100 Tipo de amplificador: Precision Amplifier |
| Altura | 1.25 mm (Min) |
| Comprimento | 8.65 mm |
| Produto | Precision Amplifiers Tipo de suprimento: Single |
| Tecnologia | CMOS |
| Largura | 3.9 mm |
| Marca | Microchip Technology In - Densidade de corrente de ruído de entrada: 0.0006 pA/sqrt Hz Sensível à umidade: Yes |
| Tensão de alimentação operacional | 1.8 V to 5.5 V |
| Tipo de Produto | Precision Amplifiers PSRR - Razão de rejeição de fonte de alimentação: 70 dB Quantidade do pacote de fábrica: 57 |
| Subcategoria | Amplifier ICs Ganho de Tensão dB: 115 dB |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
