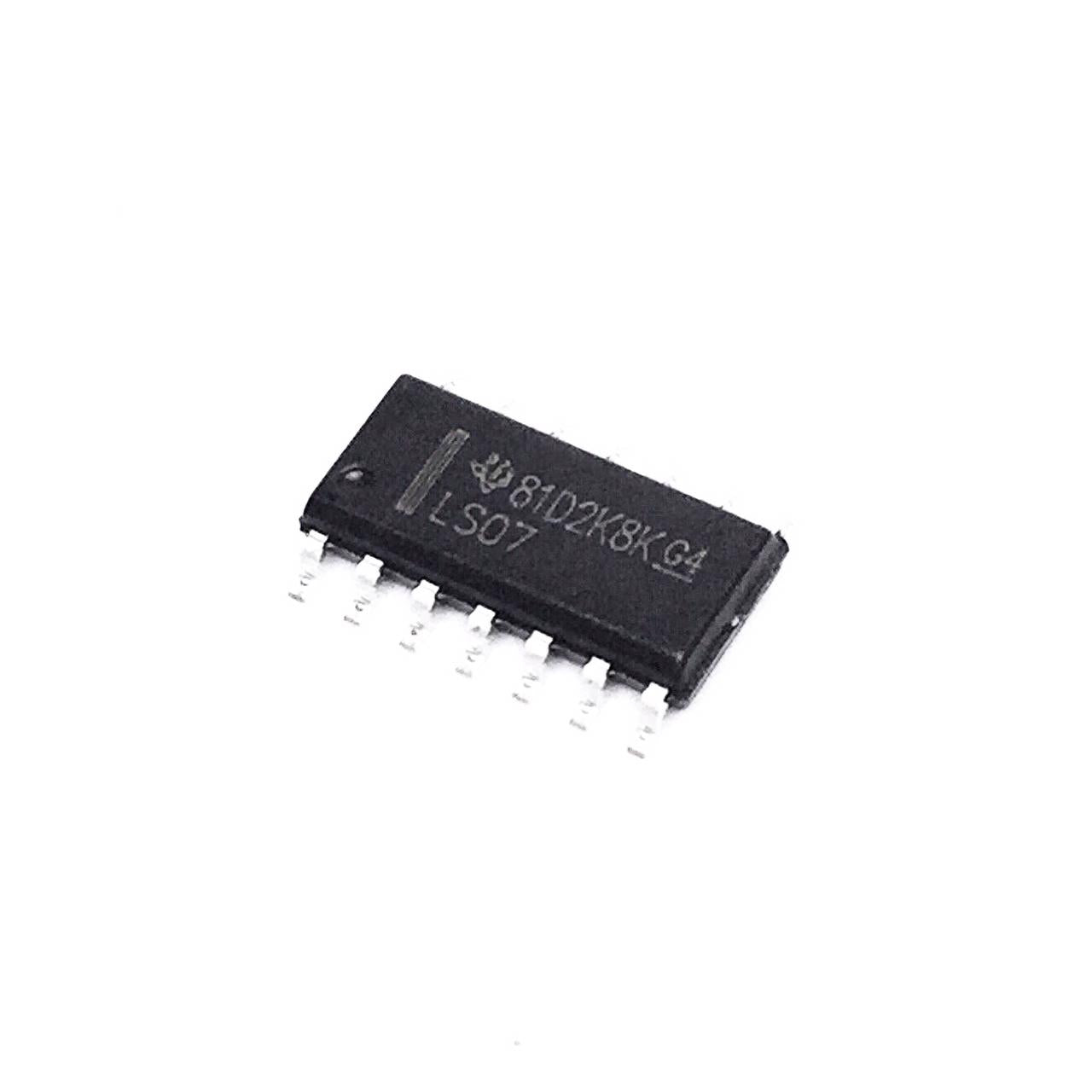

Circuito Integrado Buffer SN74LS07 SOIC-14 SMD
Circuito Integrado Buffer SN74LS07 SOIC-14 SMD
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado Buffer SN74LS07 SOIC-14 SMD é um circuito integrado lógico para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado Buffer SN74LS07 SOIC-14 SMD
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Part Number | SN74LS07 |
| Marking Code | LS07 |
| Fabricante | Texas Instruments |
| Categoria de produto | Buffers e line drivers |
| RoHS | Detalhes |
| Número de linhas de entrada | 6 Input |
| Número de linhas de saída | 6 Output |
| Polaridade | Non-Inverting |
| Corrente de saída de alto nível | - 0.25 mA |
| Corrente de saída de nível baixo | 40 mA |
| Tensão de alimentação - Máx | 5.25 V |
| Tensão de alimentação - Mín | 4.75 V |
| Corrente de Alimentação Operativa | 45 uA |
| Temperatura operacional mínima | 0 C |
| Temperatura operacional máxima | + 70 C |
| Estilo de montagem | SMD /SMT |
| Caixa / Gabinete | SOIC-14 |
| Função | Buffer/Driver |
| Altura | 1.5 mm |
| Comprimento | 8.75 mm Faixa de temperatura operacional: 0 C to + 70 C |
| Tipo de saída | Open Collector |
| Série | SN74LS07 |
| Tecnologia | Bipolar |
| Largura | 4 mm |
| Marca | Texas Instruments |
| Família lógica | LS |
| Tipo de lógica | Bipolar |
| Número de canais | 5 Tipo de sinal de entrada: Single-Ended |
| Tensão de alimentação operacional | 4.75 V to 5.25 V |
| Pd - Dissipação de potência | 140 mW |
| Tipo de Produto | Buffers & Line Drivers Tempo de retardo de propagação: 30 ns at 5 V Quantidade do pacote de fábrica: 2500 |
| Subcategoria | Logic ICs |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
