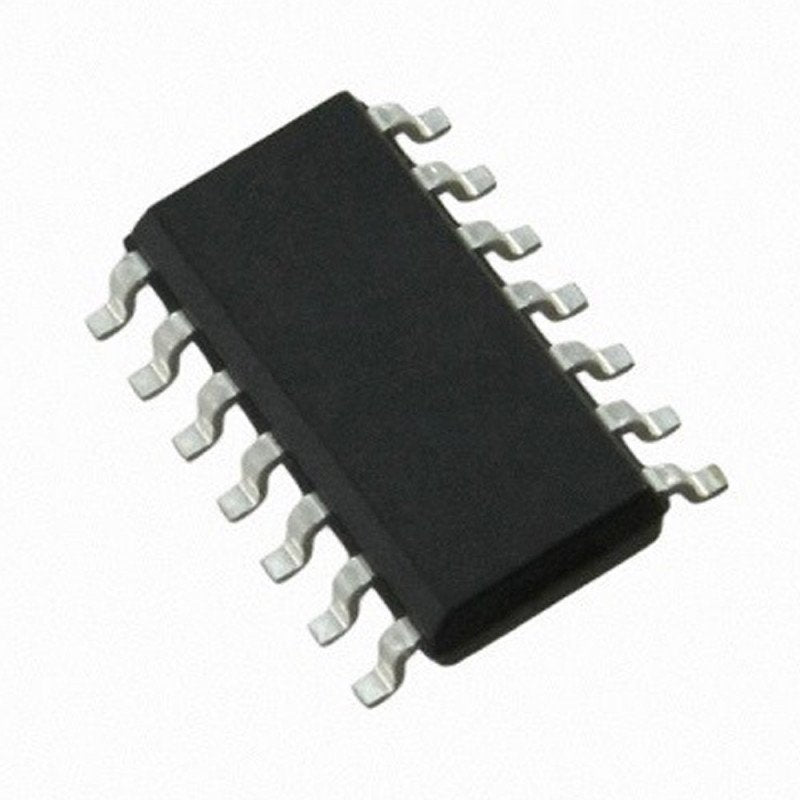

Circuito Integrado Comparador NJM2901M-TE1 DMP-14 SMD
Circuito Integrado Comparador NJM2901M-TE1 DMP-14 SMD
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado Comparador NJM2901M-TE1 DMP-14 SMD é um componente eletrônico técnico para reposição, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado Comparador NJM2901M-TE1 DMP-14 SMD
Use este item quando o projeto ou equipamento exigir o mesmo modelo técnico, com validação de pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Partnumber | NJM2901M-TE1 |
| Fabricante | JRC |
| Categoria de produto | Comparadores analógicos |
| RoHS | Detalhes |
| Estilo de montagem | SMD /SMT |
| Caixa / Gabinete | DMP-14 |
| Número de canais | 4 Channel |
| Tipo de saída | Open Collector Tempo de resposta: 1.3 us |
| Tensão de alimentação - Mín | 2 V |
| Tensão de alimentação - Máx | 36 V |
| Corrente de Alimentação Operativa | 2 mA |
| Corrente de saída por canal | 16 mA |
| Vos - Tensão de deslocamento de entrada | 7 mV |
| Ib - Corrente de polarização de entrada | 250 nA |
| Temperatura operacional mínima | - 40 C |
| Temperatura operacional máxima | + 85 C |
| Série | NJM2901 |
| Altura | 1.6 mm |
| Comprimento | 10 mm |
| Produto | Analog Comparators |
| Tipo de suprimento | Single, Dual |
| Tecnologia | Bipolar |
| Tipo | Comparator |
| Largura | 5 mm |
| Marca | NJR |
| Desligamento | No Shutdown Tensão de alimentação dual: +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| Produto da largura de banda de ganho (GBP) | - Ios - Corrente de deslocamento de entrada: 50 nA Tensão de alimentação dupla máxima: +/- 18 V Tensão de alimentação dupla mínima: 1 V |
| Tensão de alimentação operacional | 36 V |
| Pd - Dissipação de potência | 300 mW |
| Tipo de Produto | Analog Comparators Voltagem de referência: No |
| Subcategoria | Amplifier ICs |
| Nome comercial | NJM2901 Vcm - Tensão do modo comum: Negative Rail to Positive Rail 3.5 V |
Para Que Serve
Serve para reposição e montagem em circuitos eletrônicos que usam reguladores de tensão, comparadores, lógica digital, amplificadores, microcontroladores ou transistores conforme o modelo técnico do componente.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Bancada técnica, prototipagem avançada e reposição em equipamentos eletrônicos.
- Projetos que exigem conferência de encapsulamento, montagem e parâmetros elétricos antes da compra.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que trabalham com manutenção ou desenvolvimento eletrônico.
Diferencial
A curadoria prioriza componentes com descrição técnica confirmada, separando CIs, reguladores e semicondutores de módulos prontos para reduzir erro de escolha.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente serve para Arduino ou ESP32?
- Depende do circuito. Ele não é um módulo pronto; valide alimentação, sinais, encapsulamento e aplicação antes de usar.
- Onde vejo itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para comparar componentes técnicos.
