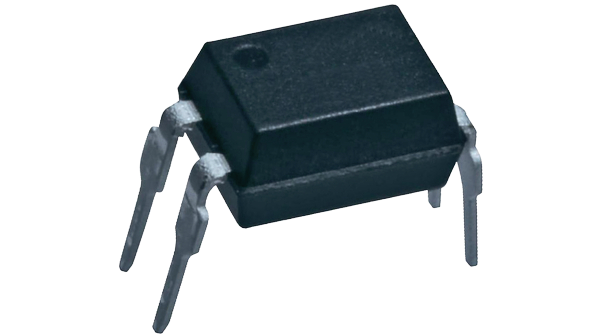

Circuito Integrado Optoacoplador H11A617B DIP-4 PTH
Circuito Integrado Optoacoplador H11A617B DIP-4 PTH
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado Optoacoplador H11A617B DIP-4 PTH é um circuito integrado para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado Optoacoplador H11A617B DIP-4 PTH
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Partnumber | H11A617B |
| Fabricante | Fairchild |
| Encapsulamento | DIP-4 |
| Tipo de saída | Fototransistor NPN |
| Número de canais | 1 canal Se - Corrente direta: 50 mA Tensão máxima do emissor do coletor: 70 V Corrente máxima do coletor: 50 mA Tensão de Isolamento: 5000 Vrms Tensão máxima de saturação do emissor do coletor: 0,4 V Vf - Tensão direta: 1,65 V Vr - Tensão Reversa: 6 V |
| Pd - Dissipação de Potência | 200 mW |
| Temperatura Mínima de Operação | - 55ºC |
| Temperatura Máxima de Operação | + 100ºC |
| Marca | onsemi / Fairchild |
| Configuração | 1 canal Taxa de Transferência Atual: 125% Tempo de outono: 18 nós |
| Altura | 4 milímetros |
| Comprimento | 5,1 milímetros |
| Tipo de Produto | Optoacopladores de saída de transistor |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
