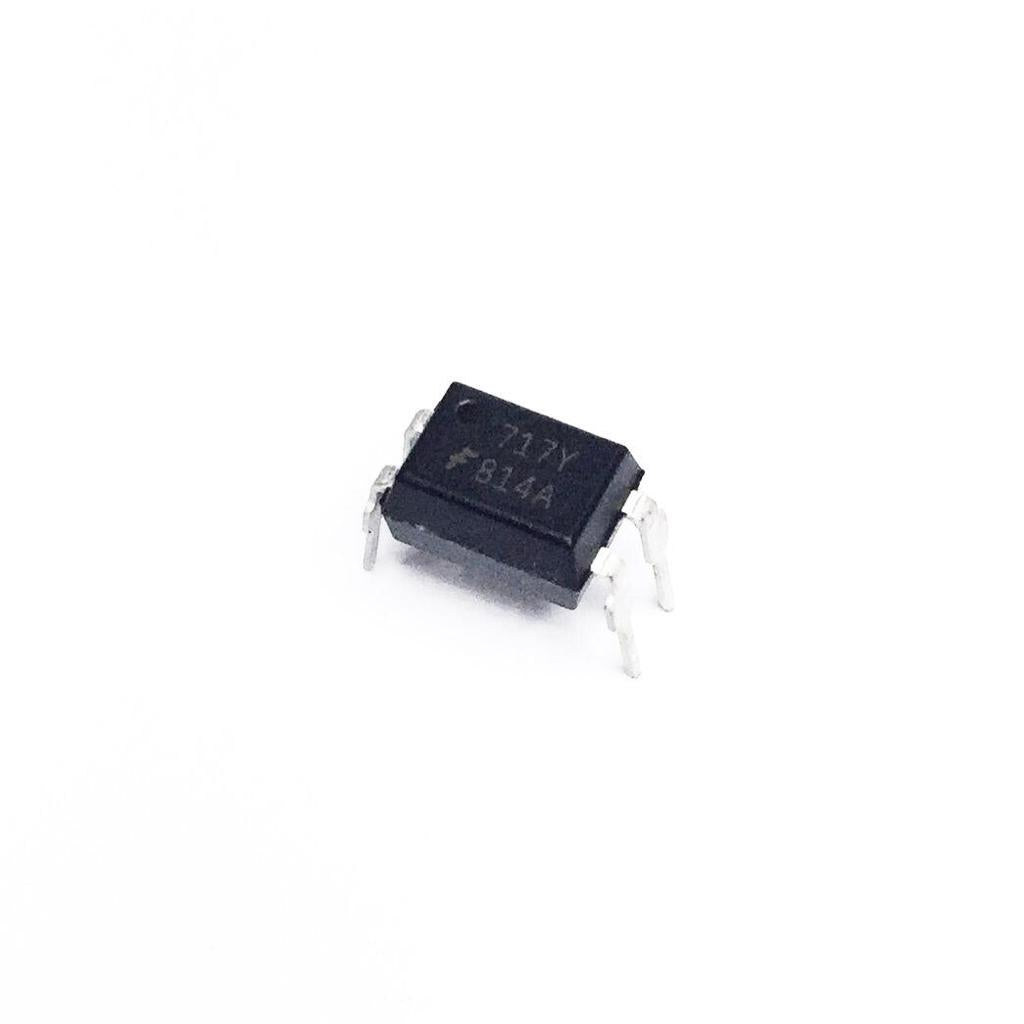

Circuito Integrado Optoacoplador PC814A DIP-4 PTH
Circuito Integrado Optoacoplador PC814A DIP-4 PTH
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado Optoacoplador PC814A DIP-4 PTH é um optoacoplador para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado Optoacoplador PC814A DIP-4 PTH
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Part Number | PC 814A |
| Marking Code | 814A |
| Fabricante | Fairchild |
| Similar | EL814 |
| Categoria de produto | Optoacopladores de saída transistorizados |
| RoHS | Detalhes |
| Caixa / Gabinete | DIP-4 |
| Tipo de saída | NPN Phototransistor |
| Número de canais | 1 Channel If - Corrente direta: 60 mA Tensão do emissor do coletor máxima: 80 V Tensão de isolamento: 5000 Vrms Tensão de saturação do emissor do coletor máxima: 0.2 V Vf - Tensão no sentido direto: 1.4 V |
| Pd - Dissipação de potência | 200 mW |
| Temperatura operacional mínima | - 55 C |
| Temperatura operacional máxima | + 110 C |
| Configuração | 1 Channel |
| Comprimento | 6.5 mm |
| Largura | 4.58 mm Taxa de transferência de corrente: 300 % |
| Tempo de queda | 18 us |
| Tipo de Produto | Transistor Output Optocouplers |
| Tempo de ascensão | 18 us Quantidade do pacote de fábrica: 100 |
| Subcategoria | Optocouplers |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
