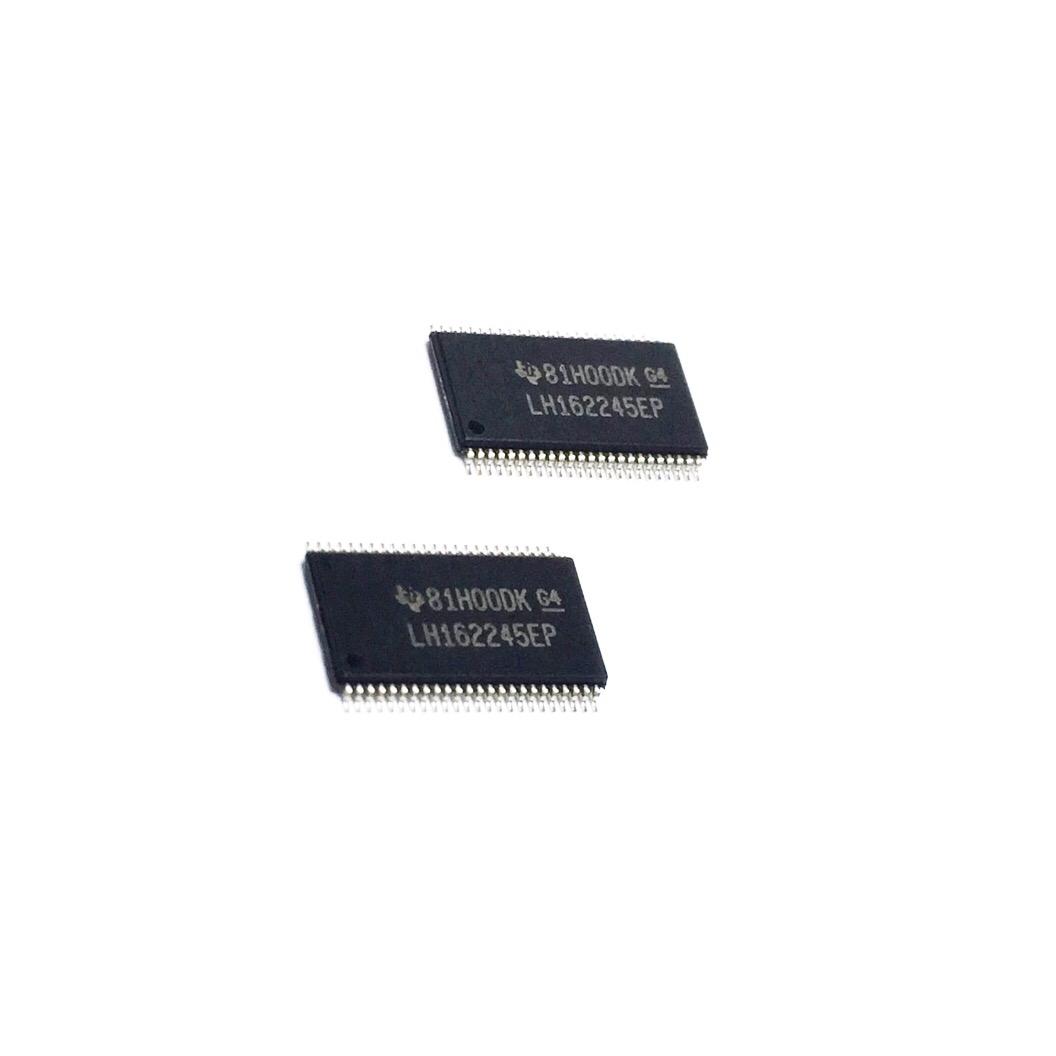

Circuito Integrado Transceptor CLVTH162245IDGGREP TSSOP-48 SMD
Circuito Integrado Transceptor CLVTH162245IDGGREP TSSOP-48 SMD
Não foi possível carregar a disponibilidade de retirada.
Circuito Integrado Transceptor CLVTH162245IDGGREP TSSOP-48 SMD é um circuito integrado interface para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Circuito Integrado Transceptor CLVTH162245IDGGREP TSSOP-48 SMD
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Part Number | CLVTH162245IDGGREP |
| Marking Code | LH162245EP |
| Fabricante | Texas Instruments |
| Categoria de produto | Transceptores bus |
| RoHS | Detalhes |
| Família lógica | LVT |
| Nível da entrada | LVTTL |
| Nível de saída | LVTTL |
| Tipo de saída | 3-State |
| Corrente de saída de alto nível | - 32 mA |
| Corrente de saída de nível baixo | 64 mA Tempo de retardo de propagação: 4 ns |
| Tensão de alimentação - Máx | 3.6 V |
| Tensão de alimentação - Mín | 2.7 V |
| Temperatura operacional mínima | - 55 C |
| Temperatura operacional máxima | + 85 C |
| Caixa / Gabinete | TSSOP-48 |
| Função | Bus Transceiver |
| Altura | 1.15 mm |
| Comprimento | 12.5 mm |
| Número de circuitos | 2 Faixa de temperatura operacional: - 55 C to + 125 C |
| Produto | Standard Transceiver |
| Série | SN74LVTH162245-EP |
| Tecnologia | BiCMOS |
| Largura | 6.1 mm |
| Marca | Texas Instruments |
| Estilo de montagem | SMD /SMT |
| Número de canais | 16 |
| Tensão de alimentação operacional | 2.7 V to 3.6 V |
| Polaridade | Non-Inverting |
| Tipo de Produto | Bus Transceivers |
| Subcategoria | Logic ICs |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Circuitos Integrados, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
