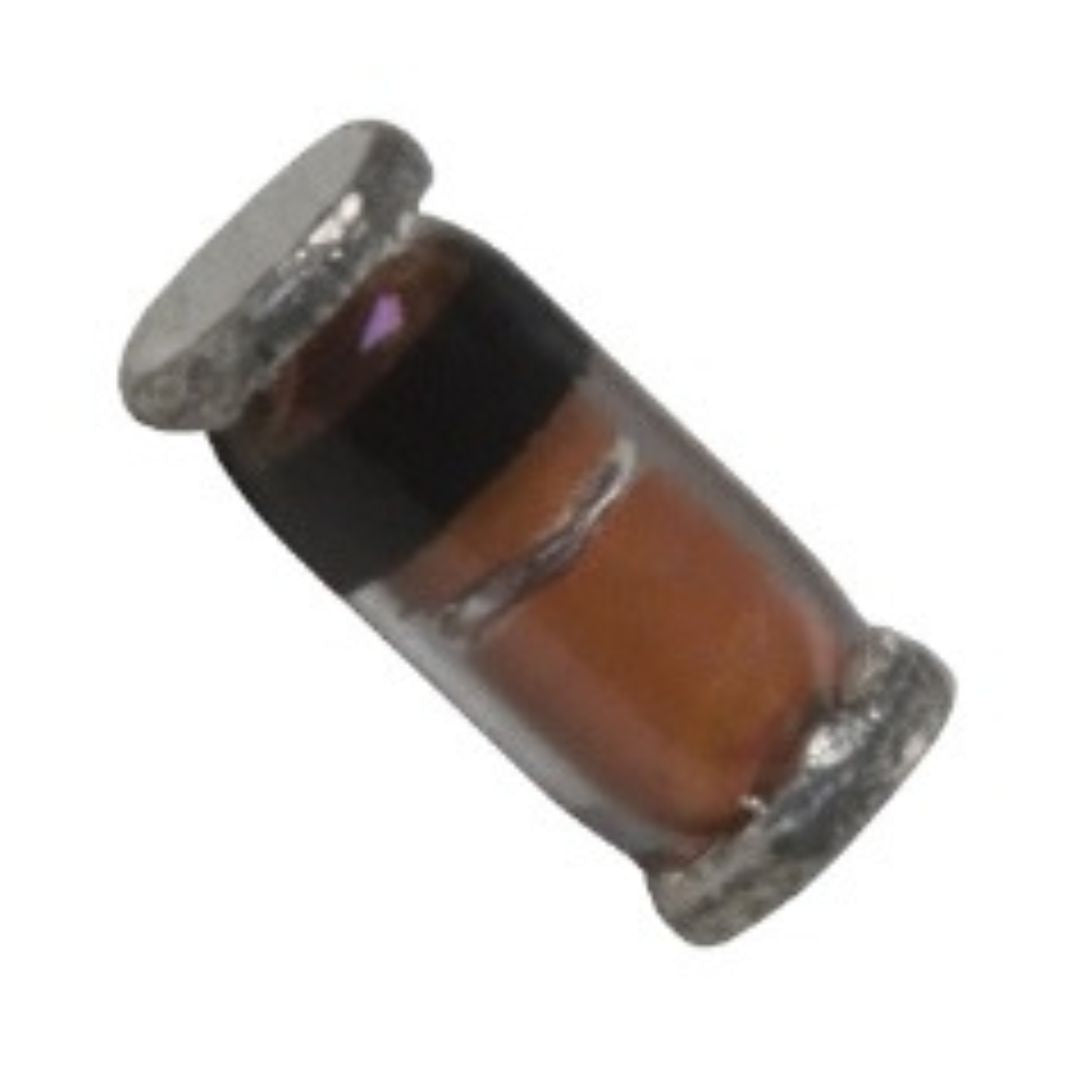

Diodo Zener BZV55-C3V9 3.9V 500mW Mini MELF SMD
Diodo Zener BZV55-C3V9 3.9V 500mW Mini MELF SMD
Não foi possível carregar a disponibilidade de retirada.
Diodo Zener BZV55-C3V9 3.9V 500mW Mini MELF SMD é um Zener compacto para referência e limitação de tensão em placas que usam DO-213A.
Diodo Zener BZV55-C3V9 3.9V 500mW Mini MELF SMD
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Partnumber | BZV55-C3V9 |
| Marca | Nexperia |
| Categoria do Produto | Diodo Zener |
| Estilo de montagem | SMD |
| Encapsulamento | DO-213A (Mini Melf) |
| Voltagem | 3.9V |
| Potência | 500mW |
| Tolerância | 5% |
| Informações Adicionais | 3V9 / Fitado |
Para Que Serve
Serve para estabilizar, referenciar ou limitar tensão em circuitos SMD de baixa potência que exigem Zener de 3.9V no encapsulamento Mini MELF.
Aplicações
- Reposição em placas SMD que usam BZV55-C3V9 ou marcação 3V9.
- Referência de tensão para entradas analógicas, sensores e pequenos circuitos de controle.
- Limitação de tensão em interfaces eletrônicas dimensionadas para Zener de 3.9V.
- Bancadas de reparo com necessidade de diodo Zener Mini MELF DO-213A.
Indicado Para
Indicado para técnicos SMD e projetistas que precisam de Zener BZV55-C3V9 Nexperia com tolerância e encapsulamento confirmados.
Cuidados
Confira footprint DO-213A, polaridade, potência, tolerância e tensão exigida pelo circuito. Em encapsulamento Mini MELF, controle a temperatura e a posição durante a soldagem para preservar alinhamento e contato.
Perguntas Frequentes
- O BZV55-C3V9 é um Zener de 3V9?
- Sim. A descrição técnica confirma voltagem de 3.9V e informação adicional 3V9.
- Mini MELF é o mesmo que SOT-23?
- Não. Mini MELF é um encapsulamento cilíndrico SMD; SOT-23 é encapsulamento plástico com terminais laterais.
- Serve para proteção de entrada de sinal?
- Pode servir em circuitos projetados para limitação por Zener de 3.9V, respeitando potência e corrente do projeto.
- Posso substituir por BZX84C3V9?
- Somente após validar encapsulamento, footprint, potência, tolerância e pinagem equivalente na placa.
