LED Bicolor Vermelho Verde 598-8610-207F SMD Dialight
LED Bicolor Vermelho Verde 598-8610-207F SMD Dialight
Não foi possível carregar a disponibilidade de retirada.

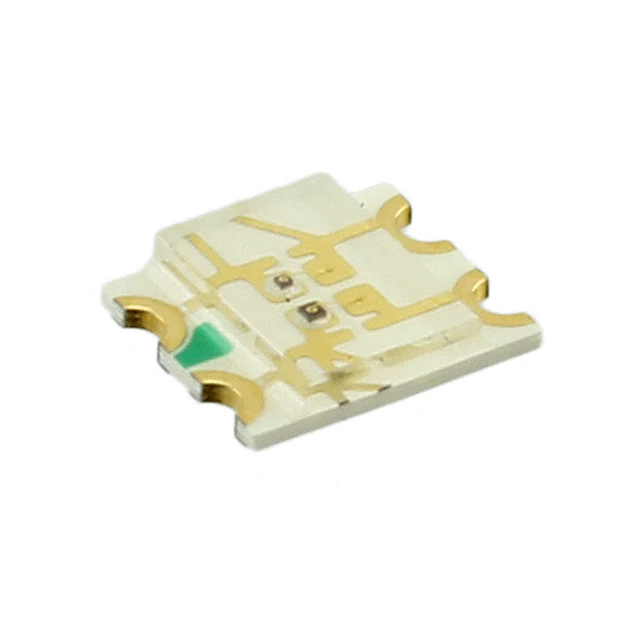

LED Bicolor Vermelho Verde 598-8610-207F SMD Dialight é um LED SMD de duas cores para indicação de estados diferentes em uma única posição da placa.
LED Bicolor Vermelho Verde 598-8610-207F SMD Dialight
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Partnumber | 598-8610-207F |
| Fabricante | Dialight |
| Categoria de Produto | LEDs padrão - SMD |
| RoHS | Detalhes |
| Produtos | LEDs bicolores |
| Embalagem / Caixa | 1311 (3227 métrico) |
| Orientação | Vista do topo |
| Cor de iluminação | Vermelho verde |
| If - Forward Current | 20 mA |
| Vf - Tensão direta | 2 V, 2 V |
| Comprimento de onda / temperatura de cor | 635 nm, 568 nm |
| Intensidade luminosa | 60 mcd, 40 mcd |
| Ângulo de visão | 140 graus |
| Comprimento | 3,2 mm |
| Altura | 0,7 mm |
| Largura | 2,7 mm |
| Temperatura Mínima de Operação | - 40 C |
| Temperatura Máxima de Operação | + 100 C |
| Dimensões da lente | 2 mm x 2,7 mm |
| Forma da lente | Retangular |
| Transparência da lente | Água Límpida |
| Marca | Dialight |
| Estilo de montagem | SMD / SMT |
| Sensível à umidade | sim |
| Tipo de Produto | LED - padrão |
| Quantidade do pacote de fábrica | 3000 |
| Subcategoria | LEDs |
Para Que Serve
Serve para sinalizar dois estados visuais, como ligado/desligado, normal/alarme ou transmissão/recepção, usando vermelho e verde no mesmo componente.
Aplicações
- Indicadores de status bicolor em placas de controle.
- Reposição em equipamentos que usam 598-8610-207F.
- Interfaces eletrônicas com sinalização de condição normal e alerta.
- Painéis compactos que precisam reduzir espaço usando um LED bicolor SMD.
Indicado Para
Indicado para manutenção e desenvolvimento de placas que exigem LED bicolor Dialight 1311/3227 métrico com part number definido.
Cuidados
Confira pinagem, polaridade de cada cor, corrente direta, tensão direta e footprint. LEDs bicolores exigem ligação correta para cada cor acender como esperado.
Perguntas Frequentes
- O 598-8610-207F tem quais cores?
- A descrição técnica confirma vermelho e verde.
- Ele é um LED RGB?
- Não. É bicolor vermelho/verde, não um LED RGB de três canais.
- Serve para indicar dois estados?
- Sim, é uma aplicação típica quando o circuito controla cada cor adequadamente.
- Posso substituir por dois LEDs separados?
- Só com alteração de layout/circuito. Este componente concentra duas cores em um encapsulamento SMD.
Links Internos E Suporte
Veja também Sensores Eletrônicos, Componentes Eletrônicos, Diodos e Retificadores, Manutenção Industrial e Reposição Técnica e a loja Comecx Labs. Para suporte, fale com a Comecx Labs pelos canais de atendimento da loja.
