LED Difuso Vermelho HLMP-S100 5mm 7,5mcd Broadcom
LED Difuso Vermelho HLMP-S100 5mm 7,5mcd Broadcom
Não foi possível carregar a disponibilidade de retirada.

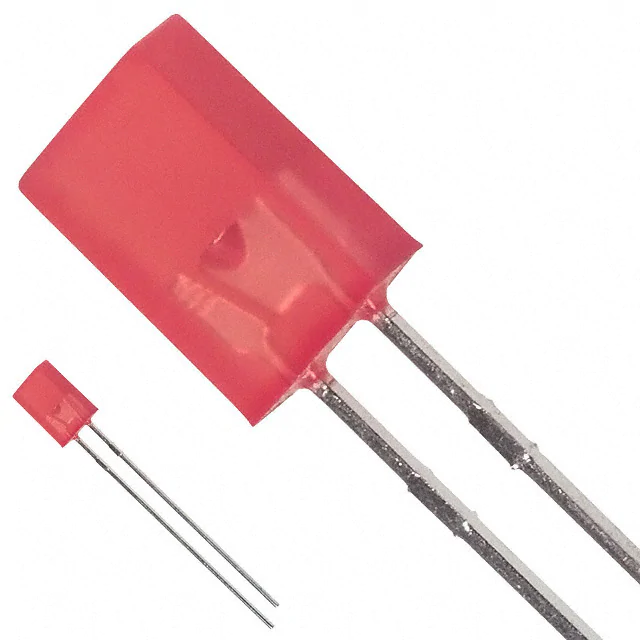

LED Difuso Vermelho HLMP-S100 5mm 7,5mcd Broadcom é um LED vazado retangular para indicação visual discreta em painéis e placas eletrônicas.
LED Difuso Vermelho HLMP-S100 5mm 7,5mcd Broadcom
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Part Number | HLMP-S100 |
| Descrição | LEDs padrão - Vazados Red Diffused 645nm 7.5mcd |
| Fabricante | Broadcom Limited |
| Categoria de produto | LEDs padrão - Vazados |
| RoHS | Detalhes |
| Produto | Red LEDs |
| Cor de iluminação | Red |
| Comprimento de onda/Temperatura da cor | 637 nm |
| Intensidade luminosa | 7.5 mcd |
| Ângulo de visualização | 110 deg |
| If - Corrente direta | 20 mA |
| Comprimento | 5 mm |
| Largura | 2 mm |
| Tamanho do LED | 2 mm x 5 mm |
| Temperatura operacional mínima | - 20 C |
| Temperatura operacional máxima | + 100 C |
| Cor da lente | Tinted |
| Dimensões da lente | 2 mm x 5 mm |
| Formato da lente | Rectangular |
| Transparência da lente | Diffused |
| Série | HLMP-S |
| Embalagem | Bulk |
| Marca | Broadcom / Avago |
| Estilo de montagem | Through Hole |
| Tensão de alimentação operacional | 1.8 V |
| Tipo de Produto | LED - Standard |
| Subcategoria | LEDs |
Para Que Serve
Serve para emitir indicação vermelha difusa em circuitos de sinalização, facilitando leitura visual sem o brilho concentrado de LEDs transparentes.
Aplicações
- Indicadores vermelhos em painéis, instrumentos e placas PTH.
- Reposição em equipamentos que usam HLMP-S100.
- Sinalização visual de estado, alimentação ou alerta leve.
- Projetos que exigem LED retangular difuso com montagem through hole.
Indicado Para
Indicado para manutenção, painéis e projetos de eletrônica que precisam de LED vermelho difuso Broadcom/Avago com formato retangular.
Cuidados
Confirme polaridade, corrente direta, tensão de alimentação operacional, dimensões da lente, transparência e montagem through hole. Ajuste resistor limitador conforme o circuito.
Perguntas Frequentes
- O HLMP-S100 é difuso ou transparente?
- A descrição técnica confirma lente difusa e cor da lente tinted.
- Serve para painel frontal?
- Sim, é adequado para indicação visual em painéis quando a montagem e o brilho forem compatíveis.
- Qual a vantagem do LED difuso?
- A lente difusa distribui melhor a luz, útil para indicação visual sem ponto luminoso muito concentrado.
- A tabela foi completada por pesquisa externa?
- Não. A tabela usa somente os dados confirmados na descrição técnica de origem.
