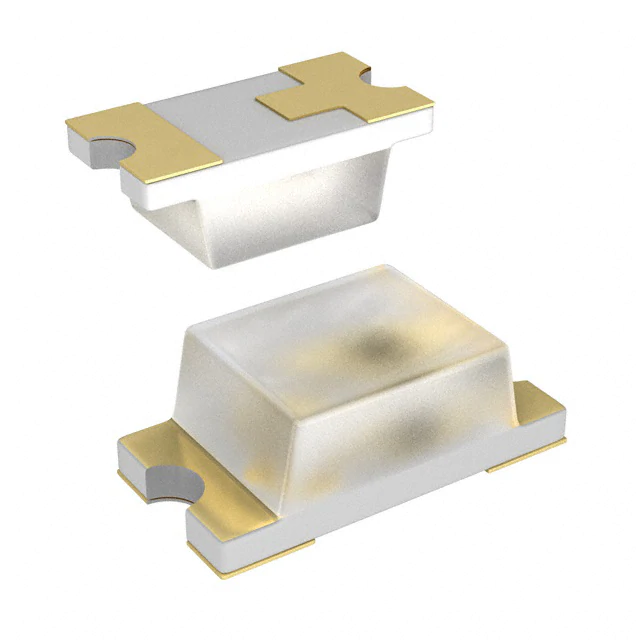

LED SMD Azul HSMR-C190 0603 473nm Broadcom
LED SMD Azul HSMR-C190 0603 473nm Broadcom
Não foi possível carregar a disponibilidade de retirada.
LED SMD Azul HSMR-C190 0603 473nm Broadcom é um indicador luminoso compacto para sinalização azul em placas eletrônicas, módulos e equipamentos com montagem em superfície.
LED SMD Azul HSMR-C190 0603 473nm Broadcom
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Part Number | HSMR-C190 |
| Fabricante | Broadcom Limited |
| Categoria de produto | LEDs padrão - SMD |
| Produto | Blue LEDs |
| Encapsulamento | 0603 (1608 metric) |
| Orientação | Top View |
| Cor de iluminação | Blue |
| If - Corrente direta | 20 mA |
| Vf - Tensão no sentido direto | 3.4 V |
| Comprimento de onda/Temperatura da cor | 473 nm |
| Intensidade luminosa | 55 mcd |
| Ângulo de visualização | 140 deg |
| Classificação energética | 78 mW |
| Comprimento | 1.6 mm |
| Altura | 0.8 mm |
| Largura | 0.8 mm |
Para Que Serve
Serve para indicar estado, atividade, alerta visual ou condição de operação em circuitos que usam LED azul SMD no encapsulamento 0603.
Aplicações
- Indicadores azuis de status em placas eletrônicas compactas.
- Reposição em equipamentos que usam HSMR-C190.
- Sinalização visual em módulos, interfaces e painéis de controle.
- Projetos SMD com necessidade de LED azul top view em pequeno espaço.
Indicado Para
Indicado para manutenção eletrônica, montagem SMD e desenvolvimento de placas que precisam de LED azul Broadcom com part number confirmado.
Cuidados
Confira polaridade, footprint 0603, orientação top view, corrente direta, tensão direta e controle térmico da soldagem. LEDs SMD pequenos podem ser danificados por inversão, calor excessivo ou descarga eletrostática.
Perguntas Frequentes
- O HSMR-C190 é indicado para sinalização azul?
- Sim. Ele é usado como LED azul de indicação em placas, desde que o circuito respeite corrente, tensão e footprint do componente.
- Ele pode substituir outro LED 0603 azul?
- Somente se part number, cor, tensão, corrente, intensidade, ângulo e footprint forem compatíveis com o projeto.
- É adequado para protoboard?
- Não diretamente. Por ser SMD 0603, normalmente exige placa de circuito impresso, adaptador ou soldagem SMD.
- A tabela técnica foi completada com dados externos?
- Não. A tabela pública usa somente os dados confirmados na descrição técnica de origem.
