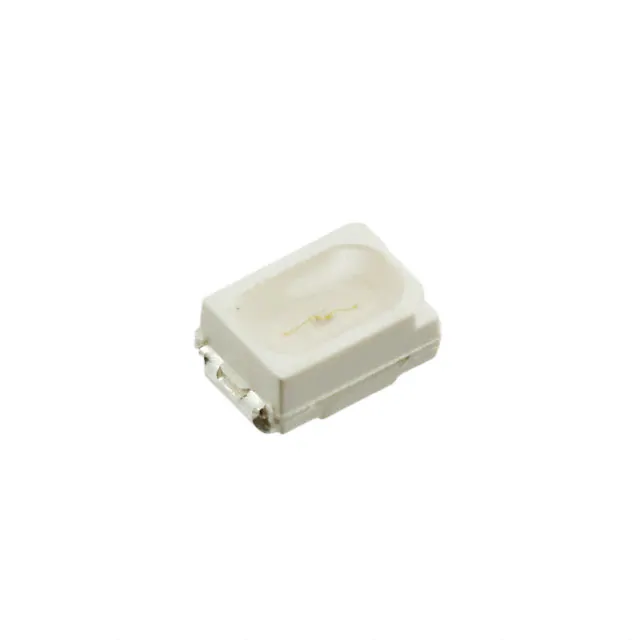

LED SMD Vermelho AA3021SESKJ3TR 1208 Kingbright
LED SMD Vermelho AA3021SESKJ3TR 1208 Kingbright
Não foi possível carregar a disponibilidade de retirada.
LED SMD Vermelho AA3021SESKJ3TR 1208 Kingbright é um LED de alta intensidade para sinalização em placas, painéis e equipamentos eletrônicos compactos.
LED SMD Vermelho AA3021SESKJ3TR 1208 Kingbright
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Partnumber | AA3021SESKJ3TR |
| Fabricante | Kingbright |
| Categoria de Produto | LEDs padrão - SMD |
| RoHS | Detalhes |
| Produtos | LEDs vermelhos |
| Embalagem / Caixa | 0208 (3020 métrico) |
| Cor de iluminação | Vermelho |
| If - Forward Current | 20 mA |
| Vf - Tensão direta | 2,2 V |
| Comprimento de onda / temperatura de cor | 625 nm |
| Intensidade luminosa | 1500 mcd |
| Ângulo de visão | 125 graus |
| Comprimento | 3 mm |
| Largura | 2 mm |
| Temperatura Mínima de Operação | - 40 C |
| Temperatura Máxima de Operação | + 85 C |
| Forma da Lente | Oval |
| Transparência da lente | Água Límpida |
| Embalagem | Cut Tape |
| Estilo de montagem | SMD / SMT |
| Sensível à umidade | sim |
| Tipo de Produto | LED - padrão |
| Quantidade do pacote de fábrica | 2000 |
| Subcategoria | LEDs |
| Vr - Tensão reversa | 5 V |
Para Que Serve
Serve para emitir indicação visual vermelha em circuitos SMD, ajudando a sinalizar energia, alarme, estado de operação ou condição do sistema.
Aplicações
- Indicadores vermelhos em placas eletrônicas e painéis compactos.
- Reposição em equipamentos que usam AA3021SESKJ3TR.
- Sinalização de falha, alerta ou alimentação em projetos eletrônicos.
- Montagem SMD em placas que exigem encapsulamento 1208/3020 métrico.
Indicado Para
Indicado para técnicos, montadores SMD e projetistas que precisam de LED vermelho Kingbright com part number e dimensões confirmadas.
Cuidados
Confirme polaridade, footprint 1208, corrente direta, tensão direta, intensidade luminosa e temperatura de soldagem. Não substitua por LED de outro encapsulamento sem revisar layout e brilho.
Perguntas Frequentes
- O AA3021SESKJ3TR é LED SMD?
- Sim, a descrição técnica confirma LED padrão SMD com embalagem/caixa 0208 (3020 métrico).
- Serve para sinalização de alerta?
- Sim, quando o circuito usa LED vermelho e respeita os parâmetros elétricos do componente.
- Posso trocar por LED 1206?
- Não por suposição. Mesmo tamanhos próximos podem ter footprint, lente e intensidade diferentes.
- A tensão de 2,2 V veio do título?
- Não. Esse valor está confirmado na descrição técnica de origem.
