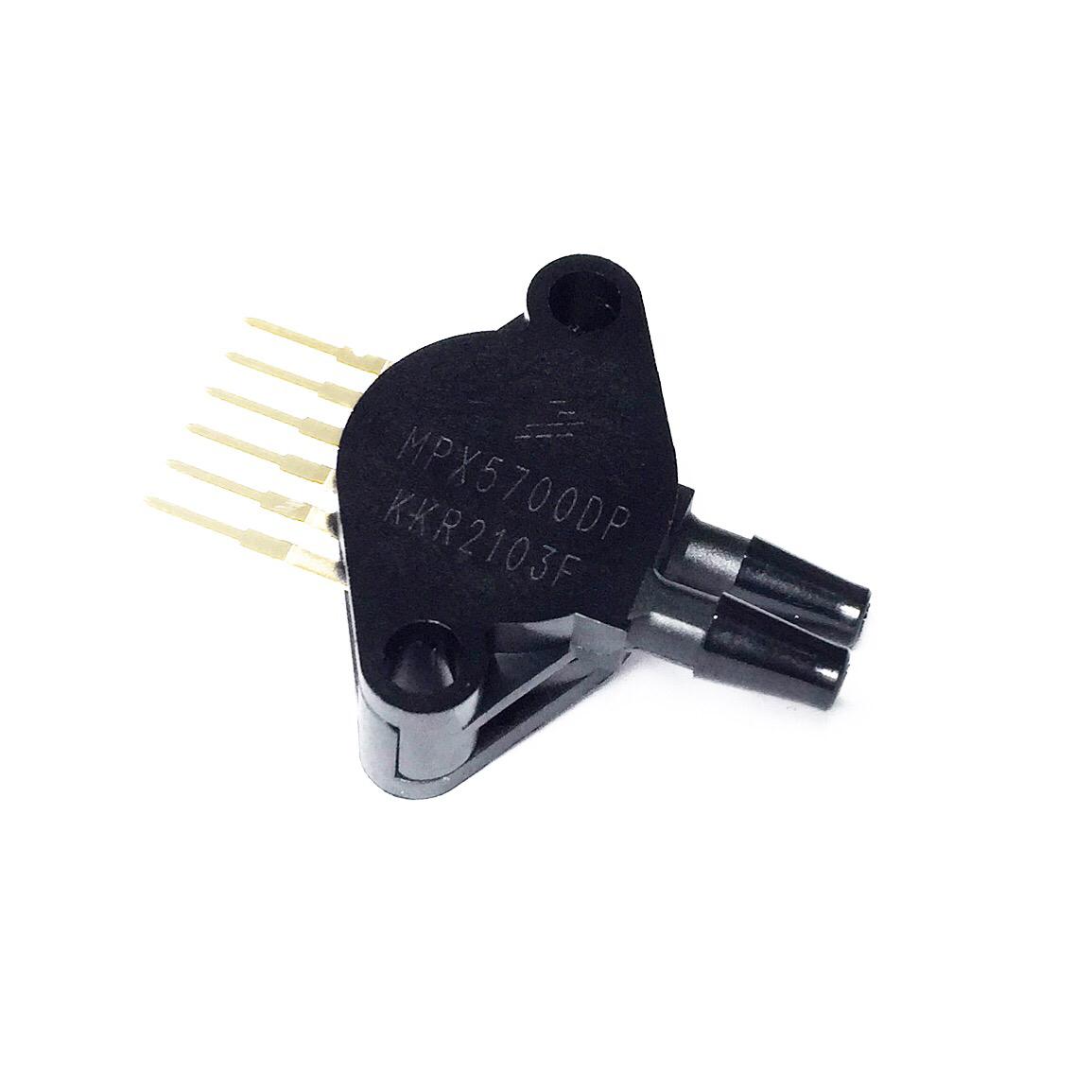

Sensor de Diferença de Pressão MPX5700DP PTH
Sensor de Diferença de Pressão MPX5700DP PTH
Não foi possível carregar a disponibilidade de retirada.
Sensor de Diferença de Pressão MPX5700DP PTH é um sensor para placas e equipamentos que precisam medir pressão entre duas portas com saída analógica para controle ou monitoramento.
Sensor de Diferença de Pressão MPX5700DP PTH
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Partnumber | MPX5700DP |
| Marking Code | KKR2103F |
| Descrição | Sensores de pressão de suporte de quadro PRES SEN INTEG 700KPA |
| Fabricante | NXP |
| Categoria de produto | Sensores de pressão de suporte de quadro |
| RoHS | Detalhes |
| Tipo de pressão | Diferencial |
| Pressão operacional | 102 psi |
| Precisão | 2.5 % |
| Estilo de montagem | Através do orifício |
| Tensão de alimentação operacional | 5 V |
| Tipo de porta | Dual Radial Farpado |
| Caixa / Gabinete | Unibody-6 |
| Temperatura operacional mínima | - 40 C |
| Temperatura operacional máxima | + 125 C |
| Série | MPX5700 |
| Embalagem | Bandeja |
| Voltagem de saída | 4,7 V |
| Marca | Semicondutores NXP |
| Tamanho da porta | 4,93 mm |
| Corrente de Alimentação Operativa | 7 mA |
| Tipo de Produto | Sensores de pressão |
| Quantidade do pacote de fábrica | 100 |
| Subcategoria | Sensores |
| Tensão de alimentação - Máx | 5,25 V |
| Tensão de alimentação - Mín | 4,75 V |
| Peso unitário | 5,241 g |
Para Que Serve
Serve para medir diferença de pressão entre duas portas e entregar uma saída proporcional ao circuito de leitura, especialmente em sistemas com microcontrolador, aquisição analógica ou controle embarcado.
Aplicações
- Medição de diferença de pressão em sistemas pneumáticos e de fluxo de ar.
- Reposição em equipamentos que especificam MPX5700DP.
- Instrumentação industrial, bancada de teste e controle embarcado.
- Projetos com leitura analógica de pressão em faixa compatível com o sensor.
Indicado Para
Indicado para manutenção técnica, instrumentação e desenvolvimento de placas que precisam de MPX5700DP com portas diferenciais e montagem através do orifício.
Cuidados
Confirme lado de pressão, lado de referência, alimentação, faixa de pressão, tipo de fluido, desacoplamento e porta mecânica antes da instalação. Sensores de pressão exigem compatibilidade mecânica e elétrica, não apenas o mesmo número de pinos.
Perguntas Frequentes
- O MPX5700DP mede pressão absoluta?
- Use este item para diferença de pressão quando o projeto exigir MPX5700DP; para pressão absoluta, valide o part number correto da família.
- Posso ligar direto em um microcontrolador?
- Ele pode ser lido por entrada analógica adequada, desde que alimentação, filtragem e escala de tensão sigam o projeto.
- Serve para ar comprimido?
- Pode ser usado em aplicações compatíveis com a faixa e o meio previstos; confirme a pressão máxima e a compatibilidade do fluido antes de instalar.
- A tabela inclui dados externos?
- Não. A tabela técnica usa somente os campos confirmados na descrição técnica de origem.
