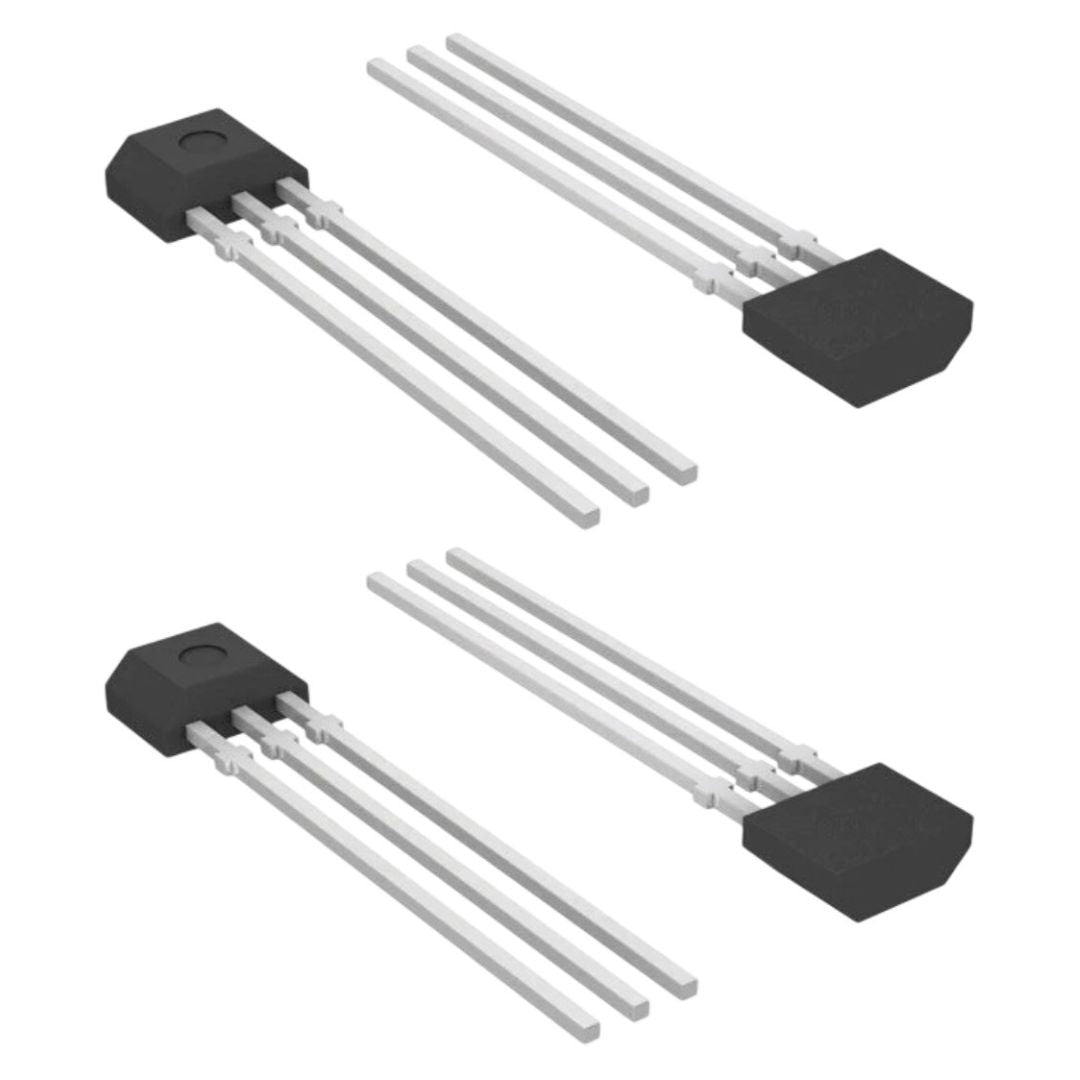

Sensor Hall A1301KUA-T SIP-3 PTH Allegro
Sensor Hall A1301KUA-T SIP-3 PTH Allegro
Não foi possível carregar a disponibilidade de retirada.
Sensor Hall A1301KUA-T SIP-3 PTH Allegro é um sensor magnético linear ratiométrico para leitura de posição, movimento ou campo magnético em placas de furo passante.
Sensor Hall A1301KUA-T SIP-3 PTH Allegro
Use este componente quando o projeto exigir o modelo correto, com conferência de part number, encapsulamento, montagem e função antes da compra.
Especificações Técnicas
| Partnumber | A1301KUA-T |
| Código Marcado na Peça | 01K |
| Marca | Allegro MicroSystems |
| Categoria do Produto | Sensor Hall |
| Estilo de Montagem | PTH |
| Encapsulamento | SIP-3 |
| Tensão - Alimentação | 4,5V - 6V |
| Corrente - Fornecimento (Máx) | 11mA |
| Corrente - Saída (Máx.) | 10mA |
| Largura de Banda | 20kHz |
Para Que Serve
Serve para converter a presença e variação de campo magnético em tensão de saída proporcional, permitindo medição sem contato mecânico direto.
Aplicações
- Leitura de posição linear ou rotacional com ímã em mecanismos.
- Reposição em placas que usam A1301KUA-T com encapsulamento SIP-3.
- Bancadas de instrumentação e testes com sensor Hall linear.
- Projetos de controle que precisam de resposta proporcional ao campo magnético.
Indicado Para
Indicado para manutenção, prototipagem e desenvolvimento de circuitos que exigem sensor Hall linear A1301KUA-T em montagem PTH.
Cuidados
Confirme pinagem SIP-3, alimentação, corrente de saída, largura de banda e posição do ímã. Sensores Hall lineares não devem ser trocados por chaves Hall digitais sem revisar o circuito.
Perguntas Frequentes
- O A1301KUA-T é chave liga/desliga?
- Não. Ele é usado como sensor Hall linear, com saída proporcional ao campo magnético em circuito compatível.
- Serve para medir posição?
- Sim, é uma aplicação típica quando o projeto usa ímã e geometria mecânica adequada para leitura proporcional.
- Posso substituir por outro sensor Hall?
- Somente se part number, pinagem, alimentação, saída e encapsulamento forem equivalentes no circuito.
- A largura de banda da tabela veio de onde?
- Da descrição técnica de origem; referências técnicas externas foram usadas apenas para contexto de aplicação.
