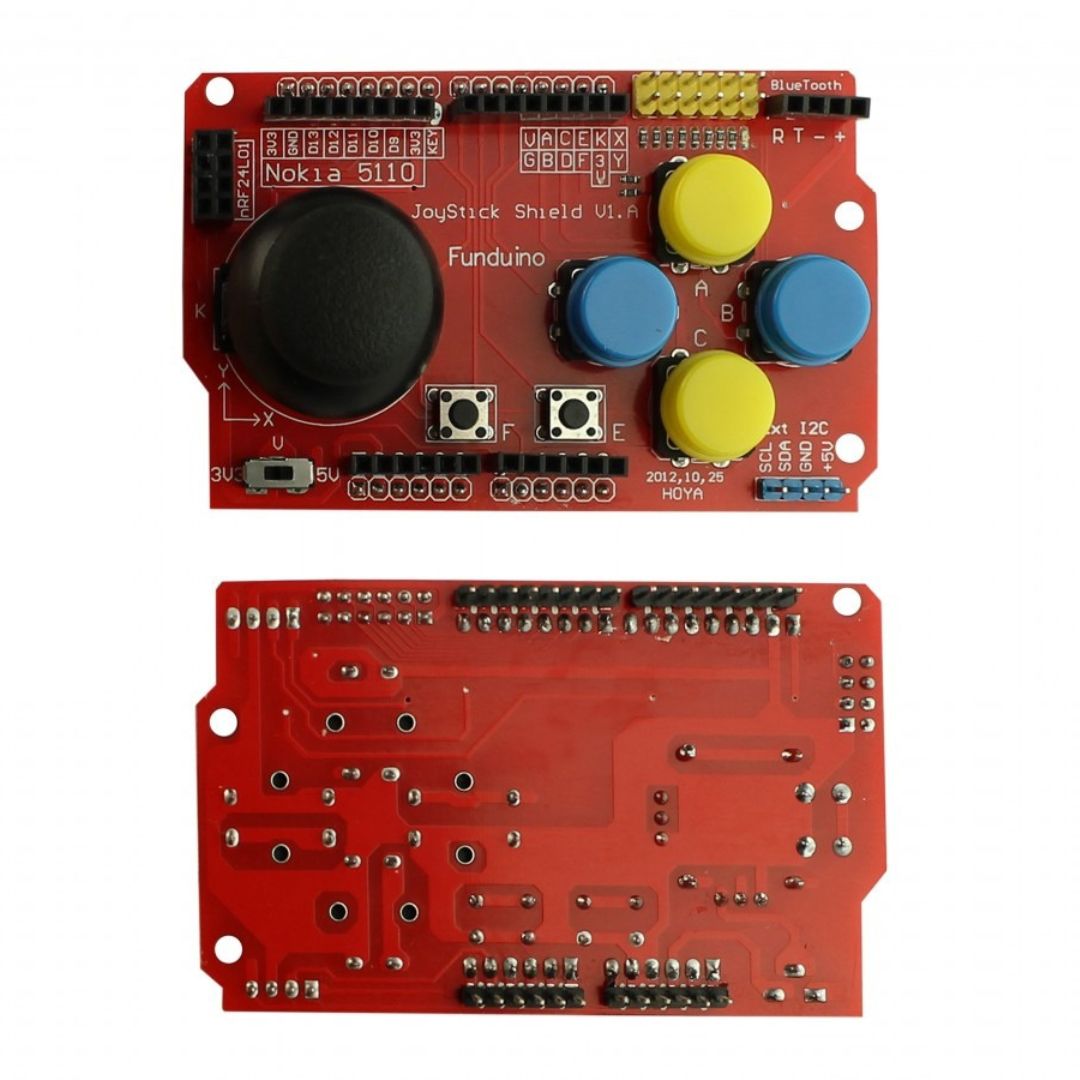

Joystick Shield Placa de Expansão Arduino V1.A
Joystick Shield Placa de Expansão Arduino V1.A
Não foi possível carregar a disponibilidade de retirada.
Shield Joystick V1.A para Arduino, placa de expansão tipo gamepad com alavanca analógica de 2 eixos e 6 botões digitais integrados. Ideal para controle de robôs, gimbals, braços mecânicos e navegação em menus de projetos makers. Compatível com placas Uno e Mega.
Shield Joystick V1.A para Arduino com Direcional Analógico
Construa controles interativos eficientes utilizando o Shield Joystick V1.A para Arduino em seus projetos de robótica.
Ideal para criar controladores de jogos DIY ou para direcionar protótipos de braço robótico: a alavanca analógica envia valores contínuos entre 0 e 1023 para os pinos analógicos A0 e A1 do Arduino, enquanto os botões coloridos permitem acionar comandos e interagir com menus de forma tátil.
| Atributo | Valor |
|---|---|
| Compatibilidade | Placas Arduino Uno R3, Mega 2560 e similares |
| Controles | Joystick analógico (eixos X/Y) com botão central push + 4 botões grandes coloridos + 2 botões táteis pequenos |
| Interface Sem Fio | Conectores integrados para módulo transceptor nRF24L01 e Bluetooth serial (4 pinos) |
| Interface de Tela | Conector dedicado para display Nokia 5110 |
| Tensão de Operação | Seletor deslizante de voltagem para 3,3V ou 5V |
| Pinos Utilizados | Analógicos A0 e A1 (eixos X/Y) e digitais D2 a D8 (botões) |
| Dimensões | 87mm x 54mm |
Indicado para: Estudantes, hobistas e desenvolvedores que desejam adicionar um controle físico ou interface de gamepad rápida ao Arduino.
Não indicado para: Uso industrial ou controle de maquinário pesado sem isolamento de ruído eletromagnético.
Diferente de botões individuais montados na protoboard que exigem fios emaranhados, este shield se encaixa perfeitamente sobre o Arduino Uno, eliminando a fiação e concentrando toda a interface de comando em uma placa ergonômica.
Este item faz parte da nossa categoria principal de Módulos. Para ver a placa controladora compatível, acesse o Arduino Uno R3 SMD. Visite a Comecx Labs para conhecer toda a nossa linha. Se quiser ver outros kits prontos que usam este componente, confira o nosso Kit Educacional de Eletrônica. Aprenda a programar o joystick em nosso blog Aprenda Eletrônica e leia sobre nossa política de troca e devolução.
Prova Social: Produto avaliado com nota 4.8 de 5 estrelas baseado em 12 avaliações de clientes. Os makers elogiam a firmeza dos botões coloridos e o encaixe perfeito nos pinos do Arduino.
Perguntas Frequentes (FAQ)
- Como configurar o seletor de tensão do shield?
- O shield possui uma chave seletora para alternar entre 3,3V e 5V. Use 5V para placas Arduino Uno e Mega padrão, e 3,3V se estiver usando uma placa compatível que opere em menor voltagem.
- Os botões digitais precisam de resistores de pull-up adicionais?
- Não. O shield utiliza os resistores de pull-up internos do Arduino. No seu código, configure os pinos dos botões como INPUT_PULLUP.
- Quais pinos o joystick analógico consome?
- Por padrão, o eixo X do analógico está conectado ao pino analógico A0 e o eixo Y ao pino analógico A1.
Garantia de 3 meses contra defeitos de fabricação conforme as políticas do site. Em caso de dúvidas, acesse a nossa página de suporte e fale conosco.
