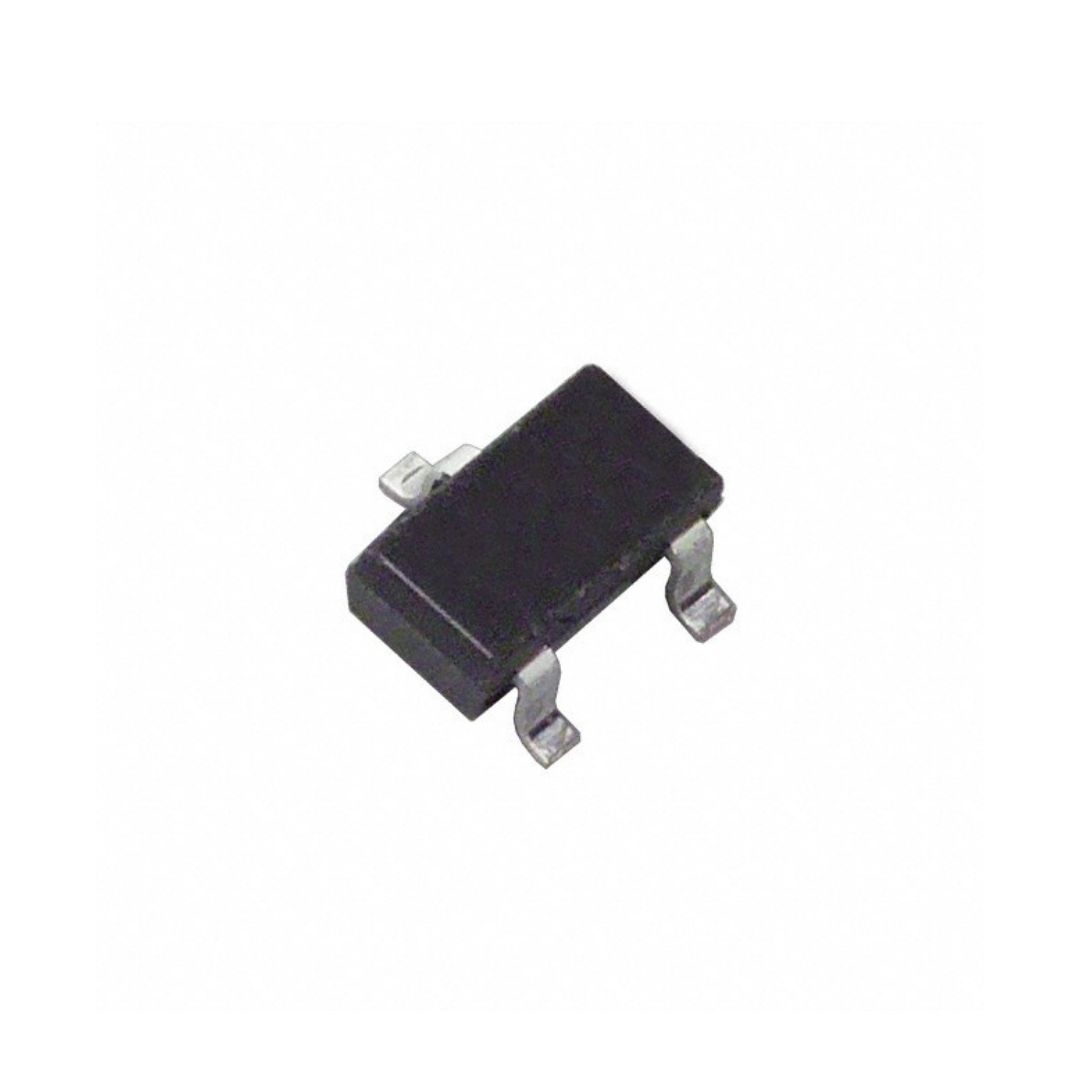

Transistor Bipolar DPBT8105-7 PNP SOT-23 SMD
Transistor Bipolar DPBT8105-7 PNP SOT-23 SMD
Não foi possível carregar a disponibilidade de retirada.
Transistor Bipolar DPBT8105-7 PNP SOT-23 SMD é um transistor bipolar para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Transistor Bipolar DPBT8105-7 PNP SOT-23 SMD
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Part Number | DPBT8105-7 |
| Fabricante | DIODES |
| Categoria de Produto | Transistores Bipolares - BJT |
| RoHS | Detalhes |
| Estilo de montagem | SMD / SMT |
| Embalagem / Caixa | SOT-23-3 |
| Polaridade do transistor | PNP |
| Configuração | Single Coletor- Tensão do Emissor VCEO Máx .: - 60 V |
| Coletor - Tensão Base VCBO | - 80 V |
| Emissor - Tensão Base VEBO | - 5 V Tensão de saturação do coletor-emissor: - 600 mV Corrente máxima do coletor DC: - 2 A |
| Pd - Dissipação de energia | 300 mW Produto de ganho de largura de banda fT: 150 MHz |
| Temperatura Mínima de Operação | - 55 C |
| Temperatura Máxima de Operação | + 150 C |
| Series | DPBT8105 Embalagem: Cut Tape Embalagem: MouseReel Embalagem: Carretel |
| Altura | 1 mm |
| Comprimento | 3 mm |
| Tecnologia | Si |
| Largura | 1,4 mm |
| Marca | Diodes Incorporated Coletor DC / Ganho de base hfe Min: 30 em - 2 A, - 5 V |
| Tipo de Produto | BJTs - Transistores Bipolares Quantidade do pacote de fábrica: 3000 |
| Subcategoria | Transistores |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Semicondutores, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
