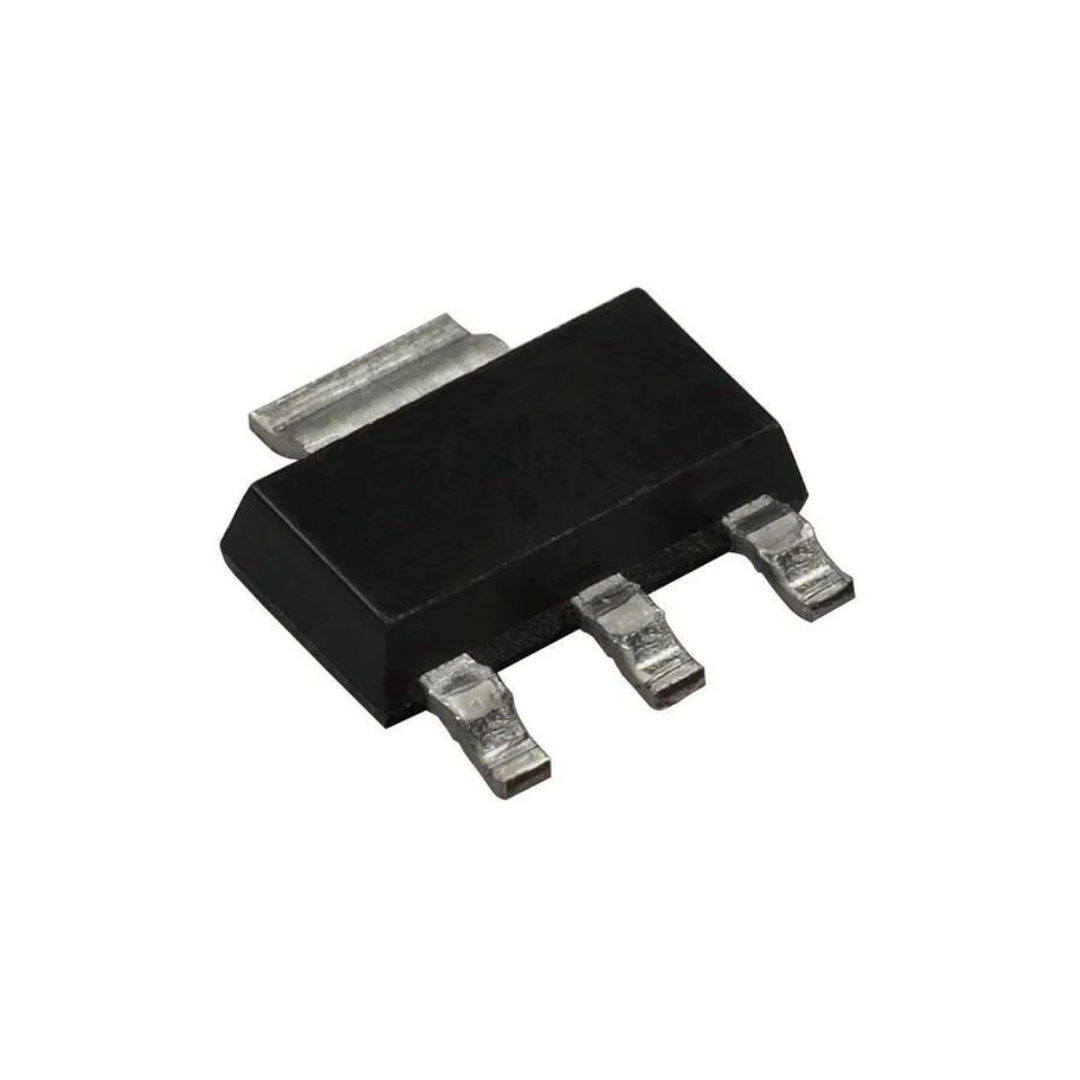

Transistor Bipolar FZT957TA PNP SOT-223-4 SMD
Transistor Bipolar FZT957TA PNP SOT-223-4 SMD
Não foi possível carregar a disponibilidade de retirada.
Transistor Bipolar FZT957TA PNP SOT-223-4 SMD é um transistor bipolar para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Transistor Bipolar FZT957TA PNP SOT-223-4 SMD
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Partnumber | FZT957TA |
| Fabricante | Diodes Incorporated |
| Categoria de produto | Transistores bipolares de junção - BJT |
| RoHS | Detalhes |
| Estilo de montagem | SMD/SMT |
| Caixa / Gabinete | SOT-223-4 |
| Polaridade do transistor | PNP |
| Configuração | Single |
| Coletor - VCEO máx. de voltagem do emissor | - 300 V Coletor VCBO de voltagem básica: - 300 V Emissor - VEBO de tensão de base: - 6 V Tensão de saturação do coletor - emissor: - 170 mV Corrente do coletor DC máxima: - 1 A |
| Pd - Dissipação de potência | 3 W |
| Produto fT da largura de banda de ganho | 85 MHz |
| Temperatura operacional mínima | - 55 C |
| Temperatura operacional máxima | + 150 C |
| Série | FZT957 hFE máx. de ganho de corrente DC: 300 at -500 mA, - 10 V |
| Altura | 1.65 mm |
| Comprimento | 6.7 mm |
| Tecnologia | Si |
| Largura | 3.7 mm |
| Marca | Diodes Incorporated Tensão do coletor contínua: - 1 A Coletor DC/Ganho base hfe Min: 90 at - 1 A, - 10 V |
| Tipo de Produto | BJTs - Bipolar Transistors Quantidade do pacote de fábrica: 1000 |
| Subcategoria | Transistors |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Semicondutores, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
