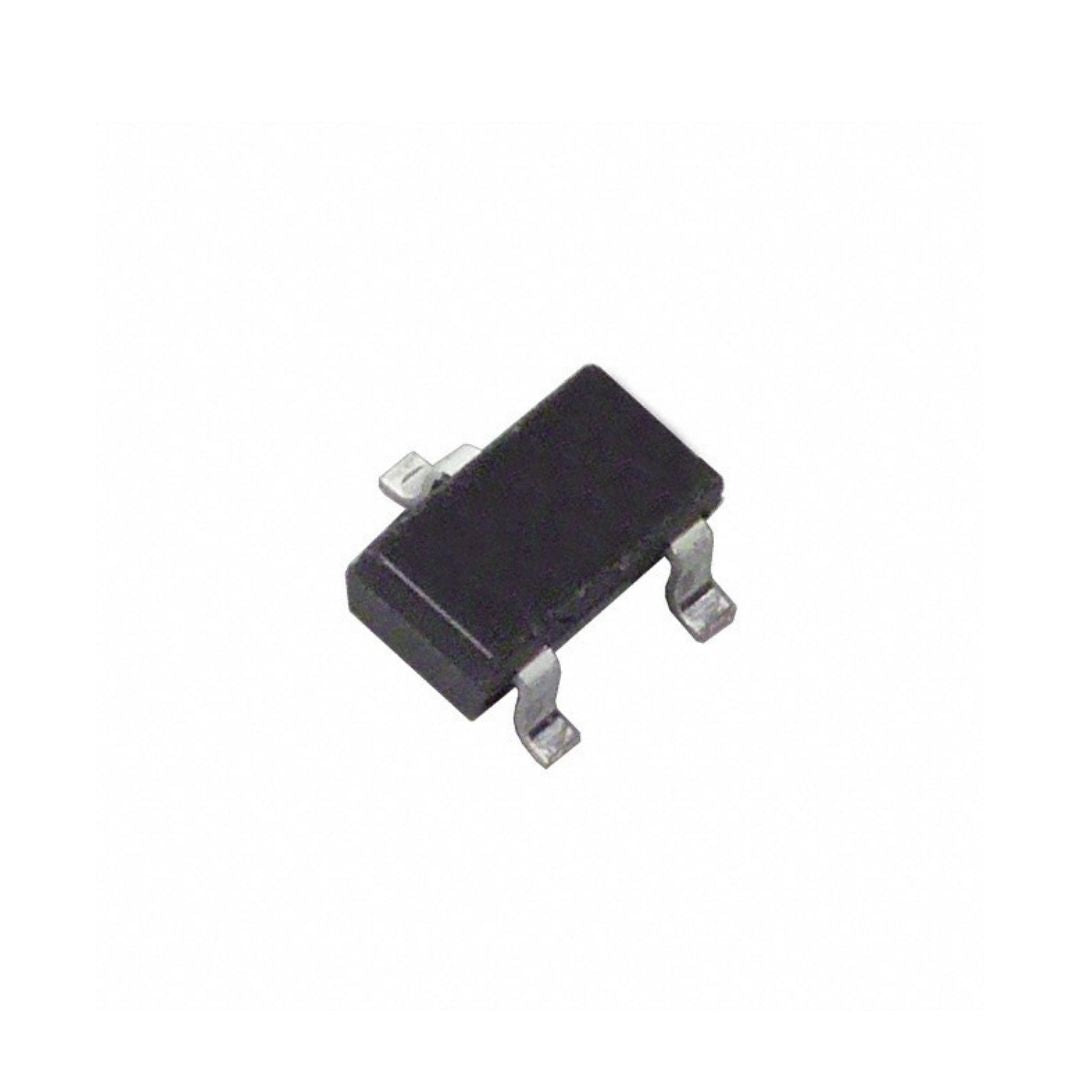

Transistor MOSFET 2N7002K SOT-23-3 SMD
Transistor MOSFET 2N7002K SOT-23-3 SMD
Não foi possível carregar a disponibilidade de retirada.
Transistor MOSFET 2N7002K SOT-23-3 SMD é um transistor mosfet para reposição técnica, manutenção de placas e montagem de circuitos que exigem conferência de modelo, encapsulamento e parâmetros elétricos confirmados.
Transistor MOSFET 2N7002K SOT-23-3 SMD
Use este componente quando o projeto ou equipamento exigir o mesmo modelo técnico, validando pinagem, montagem e condições elétricas antes da instalação.
Especificações Técnicas
| Part Number | 2N7002K |
| Fabricante | DIODES INC. |
| Categoria de Produto | MOSFET |
| RoHS | Detalhes |
| Tecnologia | Si |
| Estilo de montagem | SMD / SMT |
| Embalagem / Caixa | SOT 23-3 |
| Polaridade do transistor | Canal N |
| Número de canais | 1 canal Vds - Tensão de ruptura da fonte de drenagem: 60 V Id - Corrente de drenagem contínua: 380 mA Rds On - Resistência da Fonte de Drenagem: 2 Ohms Vgs - Tensão da fonte de porta: - 20 V, + 20 V Vgs th - Tensão Limiar Gate-Source: 1 V Qg - Taxa de Portão: 0,3 nC |
| Temperatura mínima de operação | - 55 C |
| Temperatura máxima de operação | + 150 C |
| Pd - Dissipação de energia | 540 mW Modo de canal: Aprimoramento Embalagem: Cut tape Embalagem: MouseReel Embalagem: Carretel |
| Configuração | Single |
| Altura | 1 mm |
| Comprimento | 2,9 mm Tipo de transistor: 1 canal N |
| Largura | 1,3 mm |
| Marca | Diodes Tempo de outono: 9,9 ns |
| Tipo de Produto | MOSFET Tempo de subida: 3,4 ns Quantidade do pacote de fábrica: 3000 |
| Subcategoria | MOSFETs Tempo de atraso típico para desligar: 15,7 ns Tempo de atraso típico para ligar: 3,9 ns |
Para Que Serve
Serve para substituir ou montar a função eletrônica correspondente ao modelo do componente, como interface, regulação, controle, amplificação, lógica, processamento ou chaveamento conforme a aplicação do circuito.
Aplicações
- Manutenção de placas eletrônicas com o mesmo modelo de componente.
- Reposição técnica em equipamentos, fontes, interfaces, controles e circuitos embarcados compatíveis.
- Bancada eletrônica, prototipagem avançada e compra B2B com conferência de encapsulamento e parâmetros elétricos.
Indicado Para
Indicado para técnicos, engenheiros, assistências, laboratórios, integradores e compradores B2B que precisam conferir o componente pelo modelo técnico antes da compra.
Diferencial
A seleção prioriza componentes com dados técnicos confirmados na descrição do catálogo, separando CIs e semicondutores de módulos prontos para reduzir erro de escolha em manutenção e reposição.
Cuidados
Confirme part number, pinagem, encapsulamento, tensão, corrente, faixa térmica e tipo de montagem antes de substituir qualquer componente. Não instale por semelhança visual.
Perguntas Frequentes
- Posso substituir outro componente por este?
- Somente se o modelo, encapsulamento, pinagem e parâmetros elétricos forem compatíveis com o circuito original.
- As especificações foram completadas pelo título?
- Não. A tabela usa apenas dados técnicos confirmados na descrição técnica do produto.
- Este componente é um módulo pronto?
- Não. É um componente eletrônico para montagem ou reposição em placa, exigindo validação do circuito antes do uso.
- Onde comparar itens relacionados?
- Consulte as coleções de Semicondutores, Componentes Eletrônicos e Manutenção Industrial para avaliar outros componentes técnicos.
